安全工器具測試主要有電氣試驗系統和力學試驗系統參數測量系統及試品測試管理系統組成。
1、電氣試驗系統主要用于10kV-220kV及以下工具電氣試驗，包括工頻耐壓試驗裝置，測量控制系統，試驗平臺，直流試驗裝置及其配套附件，具備自動控制功能。電氣試驗系統包含兩部分：
1）HZYG-450kV整段絕緣桿圓形耐壓測試平臺
本高壓試驗平臺可以進行220kV及以下絕緣桿等絕緣工具進行整段工頻耐壓試驗，同時可以測量每個試品泄漏電流。
| 序號 | 名稱 | 規格 | 測試項目 | 備注 |
| 1 | 絕緣桿 | 110kV ~ 220kV | 工頻耐壓試驗 | |
| 2 | 接地線絕緣桿 | 110kV ~ 220kV | 工頻耐壓試驗 | |
| 3 | 電容型驗電器 | 110kV ~ 220kV | 工頻耐壓試驗 | |
| 4 | 軟梯 | 110kV ~ 220kV | 工頻耐壓試驗 | |
| 5 | 測量桿 | 110kV~ 220kV | 工頻耐壓試驗、泄漏電流 | |
| 6 | 清掃刷 | 110kV~ 220kV | 工頻耐壓試驗、泄漏電流 |
一、HZYG-450kV絕緣桿圓形耐壓測試平臺
本圓形高壓試驗平臺主要用于110kV~220kV絕緣桿等絕緣工具進行整體工頻耐壓試驗，測試系統由主控試驗臺，無局放式試驗變壓器，分壓器，金屬保護電阻等升壓設備，和圓形升降高壓試驗平臺組成。
絕緣桿耐壓支架采用圓形結構，節省空間，一次可以進行8~16只絕緣桿的測試。上部均壓環可以上下電動移動調節試驗長度。
?。?)試驗支架總高度3.4米，耐壓長度1.3~2.1米，可以進行整段110kV~220kV絕緣桿測試。
?。?)頂部具有一個直徑2米的固定均壓環與底座采用優質環氧玻璃引拔棒連接形成固定框架。
?。?)均壓環上具有8~16個工位，帶電作業絕緣桿間距不小于0.5米一次可以懸掛8只絕緣桿。
?。?)絕緣桿下部具有接地電極環，寬度50mm，方便試品接地。接地環由電機拖動通過中間的絲杠在框架上可以上下移動，調節試驗長度。
?。?)試驗長度通過按鈕或遙控器控制，具有快速和慢速兩檔速度，便于準確調節耐壓長度。
?。?)具有耐壓長度刻度顯示。
2、技術參數
?。?)額定電壓：450kV
(2)工位數：8~16
(3)總高度：3.4米
(4)耐壓長度：1.3~2.1米
3、設備配置
(1)控制試驗臺
?、嵩囼炁_采用手自一體化設計，可以手動控制試驗過程，也可以由計算機自動完成所有控制功能。
?、庠囼灧椒ǚ螪L/T1476-2015《電力安全工器具預防性試驗規程》的要求。
?試驗過程全自動進行，按照75%試驗電壓以下1kV/S,75%試驗電壓以上0.1kV/S的速度試驗，維持試驗電壓，計時到自動降壓并記錄泄漏電流，回零后自動斷電，并給出提示，試驗結束。
?設備具有過流、過壓、擊穿保護。
?試驗設備具有高壓危險警示燈顯示。
?采用大屏幕液晶漢字顯示，一屏顯示輸出電壓、輸入電流、高壓泄流電流、計時時間等參數以及漢字提示內容。
?試驗臺與高壓試驗平臺通訊，可以采集8絕緣桿泄漏電流。
?高壓試驗平臺與試驗臺采用紅外通訊專利技術，使操作臺與高壓系統徹底隔離，確保試驗人員安全。
二、YDTW-100/500無局放工頻試驗變壓器
相數：單相
頻率：50Hz
額定容量：100KVA
額定輸入電壓：400V
額定輸出電壓：500KV
額定輸出電流：0.2A
阻抗電壓：4-12%
空載電流：4-7%
波形畸變率：≤5%
局部放電量：100%額定電壓下＜5PC，80%電壓下＜3Pc
絕緣水平：高壓繞組：110%額定自感應耐壓5分鐘
低壓繞組：3Kv 1分鐘
過流能力：在120％In額定電流持續時間3min工況情況下，過電流對試驗變壓器繞組均不造成熱損壞和繞組變形。
過壓能力：在110％UH時間5min下過電壓，不造成試驗變壓器任何絕緣損壞，此時波形畸變率≤5%.
三、TYDZ-100/0～420單相柱式調壓器
型號：TYDZ-100/0～420
相數：單相
頻率：50Hz
額定容量：100KVA
額定輸入電壓：380V
額定輸出電壓：0－420V
波形畸變率：≤3%
允許運行時間：運行時間：100%UH，100%IH連續運行

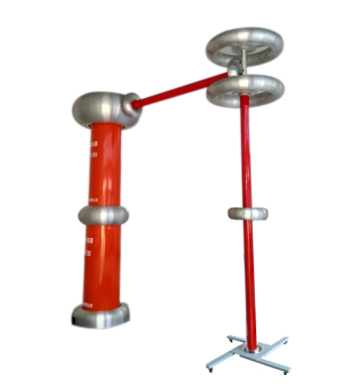

四、工頻電容分壓器
型號：GWC-200/500
額定頻率：50Hz
標稱電容量：200PF10％
額定電壓：500KV
標稱分壓比：5000:1
介質損耗:＜0.5%
測量精度:1.5％
允許運行時間：同變壓器
五、GR-50/500工頻保護電阻
額定頻率：50Hz
額定電壓：500KV
電阻值：50KΩ
額定電流：0.2A
允許運行時間：在100%額定電流下連續運行
六、控制柜
高壓試驗系統配置控制柜一臺，對調壓器試驗變等設備進行控制。

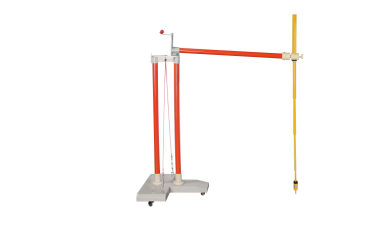

七、HZYD-B遙控電動驗電器測試支架
1、高壓電極為球形，接地電極為環形結構。
2、接地電極固定、高壓電極可以電動驅動向左右移動。
3、電動機構采用按鍵和無線遙控兩種方式控制，同時還有微調控制，便于精確調整距離。
4、測試支架具有標尺刻度，調節距離直觀準確。
5、驗電器高壓電極設計了驗電器自動對準裝置，便于自動對準并接觸電極中心。
6、63-500驗電器測試支架電極高度2.5米，不便于更換試品，驗電器支架設計了旋轉機構可以旋轉90度，便于拆裝試品。
主要技術參數
額定電壓：250kV適合于66~220kV驗電器試驗
1．試驗根數：1根
2．工作電壓：AC 220V
3．移動速度：快速5mm/S
慢速2mm/S
