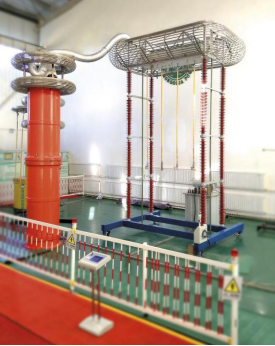

功能特點
1)門架有效高度6.5米，可以進行整根絕緣桿測試。
2)門架采用2組4只支柱絕緣子支撐，側向采用鋼板金具連接形成整體。
3)兩側支柱絕緣子中部具有絕緣軌道，起重小車可在上面滑動。
4)頂部具有均壓罩，減小局部放電。
5)起重小車載有電池組，鋼絲吊索不與下部連接，采用遙控操作，保證高壓的良好絕緣性。
6)起重小車上具有8個工位，一次可以懸掛8只絕緣桿，每個工位均可測量泄漏電流，通過紅外通訊，將測試數據傳遞到試驗臺，試驗臺可以實時顯示8路泄漏電流及電池電量。
7)起重小車移動到下側，設備可以進行充電。
8)絕緣桿下部采用專用不銹鋼測試夾，與地連接同時進行泄漏電流的測量。
技術參數
1)額定電壓：600kV
2)工位數：8-14
3)泄漏電流量程：5mA
4)泄漏電流測量精度：1%
5)有效高度：6.5米
二、HZYD-A遙控驗電器測試支架（66-500kV）
1、高壓電極為球形，接地電極為環形結構。
2、接地電極固定、高壓電極可以電動驅動向左右移動。
3、電動機構采用按鍵和無線遙控兩種方式控制，同時還有微調控制，便于精確調整距離。
4、測試支架具有標尺刻度，調節距離直觀準確。
5、驗電器夾具為全絕緣件，不會引起電場畸變。
技術參數
1．額定電壓：B型100kV適合于63kV及以下驗電器試驗
2．試驗根數：1根
3．工作電壓：AC 220V
4．移動速度：快速5mm/S
慢速2mm/S
三、HZKS多功能智能安全工器具成套控制臺
?、僭囼炁_采用手自一體化設計，可以手動控制試驗過程，也可以由計算機自動完成所有控制功能。
?、谠囼灧椒ǚ螪L408《電業安全工作規程》和《電力安全工器具預防性試驗規程》的要求。
?、墼囼炦^程全自動進行，按照75%試驗電壓以下1kV/S,75%試驗電壓以上0.1kV/S的速度試驗，維持試驗電壓，計時到自動降壓并記錄泄漏電流，回零后自動斷電，并給出提示，試驗結束。
?、茉O備具有過流、過壓、擊穿保護。
?、菰囼炘O備具有高壓危險警示燈顯示。
?、薏捎么笃聊灰壕h字顯示，一屏顯示輸出電壓、輸入電流、高壓泄流電流、計時時間等參數以及漢字提示內容。
?、咴囼炁_與高壓試驗平臺通訊，可以采集8絕緣桿泄漏電流。
?、喔邏涸囼炂脚_與試驗臺采用紅外通訊專利技術，使操作臺與高壓系統徹底隔離，確保試驗人員安全。
四、YDTW-100/600無局放工頻試驗變壓器
相數：單相
頻率：50Hz
額定容量：100KVA
額定輸入電壓：400V
額定輸出電壓：600KV
額定輸出電流：0.2A
阻抗電壓：4-12%
空載電流：4-7%
波形畸變率：≤5%
局部放電量：100%額定電壓下＜5PC，80%電壓下＜3Pc
絕緣水平：高壓繞組：110%額定自感應耐壓5分鐘
低壓繞組：3Kv 1分鐘
過流能力：在120％In額定電流持續時間3min工況情況下，過電流對試驗變壓器繞組均不造成熱損壞和繞組變形。
過壓能力：在110％UH時間5min下過電壓，不造成試驗變壓器任何絕緣損壞，此時波形畸變率≤5%.
五、TYDZ-100/0～420單相柱式調壓器
相數：單相
頻率：50Hz
額定容量：100KVA
額定輸入電壓：380V
額定輸出電壓：0－420V
波形畸變率：≤3%
允許運行時間：運行時間：100%UH，100%IH連續運行

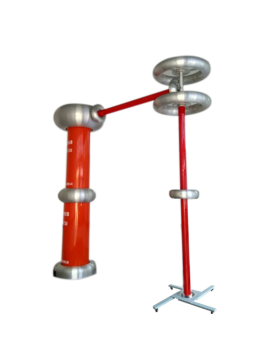

六、GWC-200/600工頻電容分壓器
額定頻率：50Hz
標稱電容量：200PF10％
額定電壓：600kV
標稱分壓比：6000:1
介質損耗:＜0.5%
測量精度:1.5％
允許運行時間：同變壓器
七、GR-1.0/600工頻保護電阻
額定電壓：600KV
電阻值：50kΩ
額定電流：0.2A
允許運行時間：在100%額定電流下連續運行
八、控制柜
高壓試驗系統配置控制柜一臺，對調壓器試驗變等設備進行控制。
