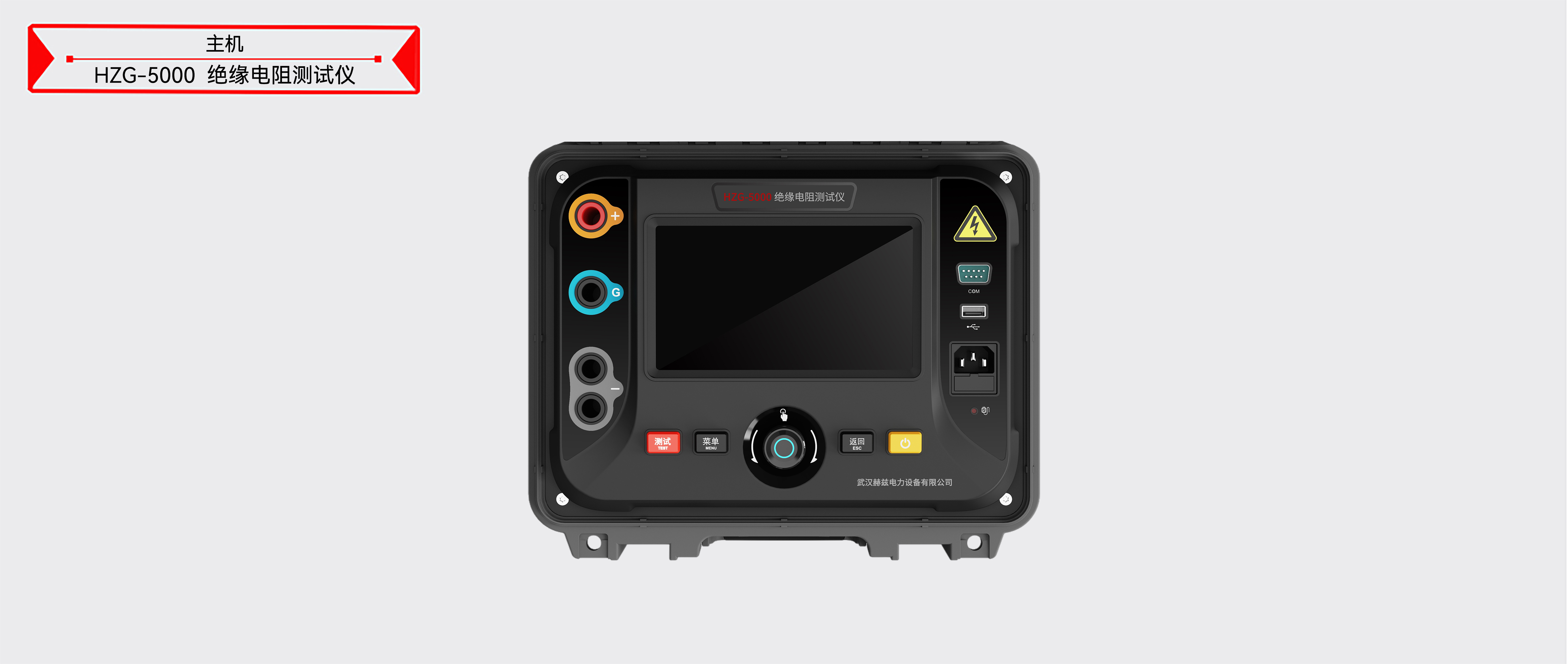

HZG-5000 絕緣電阻測試儀

一、特點及主要功能
1）采用全隔離電源方案，低壓電路（電池供電、人機交互操作電路）與高壓電路（數控高壓電源、信號采樣電路）完全電氣隔離；隔離電壓高達30kV，從而保證操作人員的安全。
2）采用工業級7寸彩色液晶屏，分辨率高壓1024×600，可視角度85°，亮度400cd/m2；采用防爆玻璃的電容觸摸屏，操作手感良好，顯示屏堅固耐用。
3）具備帶彩色背光的單鍵飛梭功能 + 按鍵，給操作人員更好的操作體驗。
4）具備6個電壓量程：
100V、250V、500V、1000V、2500V、5000V。
自定義電壓模式50V～5000V連續可調，步進電壓10V。
5）最大輸出短路電流6mA；且1mA、2mA、3mA、4mA、5mA、6mA可調。
6）最大連續輸出功率25W。
7）具備獨立放電電路，測試完成后可對試品快速放電。
8）具備絕緣電阻IR、吸收比DAR、極化指數PI、介電放電率DD、步進電壓SV測試功能。
9）支持R600s/R30s和R600s/R15s兩種DAR吸收比計算模式。
10）具備直流、交流電壓表功能，自動識別直流電壓和交流電壓信號，并可測量交流電壓信號頻率。
11）具備電纜長度測量功能。
12）具備可控硬件濾波器及軟件濾波器，大大提高儀器的抗干擾性能。
13）各種測試模式下的測試時間獨立保存互不影響，便于下次使用。
14）具備儀器閑置自動關機及電池低電量自動關機功能，自動關機時間可設置。
15）具備優盤存儲功能，可批量將測試數據導出至優盤；且支持通過優盤升級主控固件和高壓電源固件功能。
16）選配RS232（可選RS485）通訊接口。
17）選配藍牙通訊功能。
18）內置大容量鋰電池，并內置快速充電器；儀器面板及液晶屏均可指示當前充電狀態。

二、技術指標

絕緣電阻測量，測試電壓5kV：
阻值范圍	分辨率
0～9.99kΩ	0.01kΩ
10.0～99.9kΩ	0.1kΩ
100～999kΩ	1kΩ
1.00～9.99MΩ	10kΩ
10.0～99.9MΩ	100kΩ
100～999MΩ	1MΩ
1.00～9.99GΩ	10MΩ
10.0～99.9GΩ	100MΩ
100～999GΩ	1GΩ
1.00～9.99TΩ	10GΩ

各測試電壓下，電阻測試精度與滿量程電阻的關系
測試電壓				滿量程電阻值
100V				200GΩ
250V				500GΩ
500V				1.00TΩ
1000V				2.00TΩ
2500V				5.00TΩ
5000V				10.0TΩ
測試時間
設置范圍		10秒～99分鐘可調
測試電源
固定測試電壓			100V、250V、500V、1000V、2500V、5000V
自定義測試電壓			50V～5000V 最小步進電壓10V，使用單鍵飛梭控制時，步進電壓值隨飛梭轉速自動在10V、100V、200V之間切換，轉速高步進電壓值高。
電壓輸出精度			0%～+10%
短路電流			1mA～6mA，可調，步進1mA
短路電流精度			±5%
連續輸出功率			25W
電壓表
測量范圍			AC/DC 10V～660V，±(2%+3個字)
交流電壓頻率			25Hz～85Hz，分辨率0.1Hz，精度±0.2Hz
輸出電壓測量
精度		±(2%+3個字)
電容量測量
測量范圍	10nF～25uF，測試電壓≥100V
精度	±10%±5nF
電容試品放電速率
放電速率			從5kV至50V， ≤0.47s/uF
使用條件及外形
交流電源			85～264Vrms，50/60Hz，65VA
內置電池			16.8V，4400mAH鋰電池
內置充電器			16.8V 2.3A
電池續航時間			5kV@100MΩ負載，約6小時
外形尺寸			320mm（長）×270mm（寬）×150mm（高）
重量			3.9kg
使用溫度			-10℃～50℃
相對濕度			＜90%，不結露
