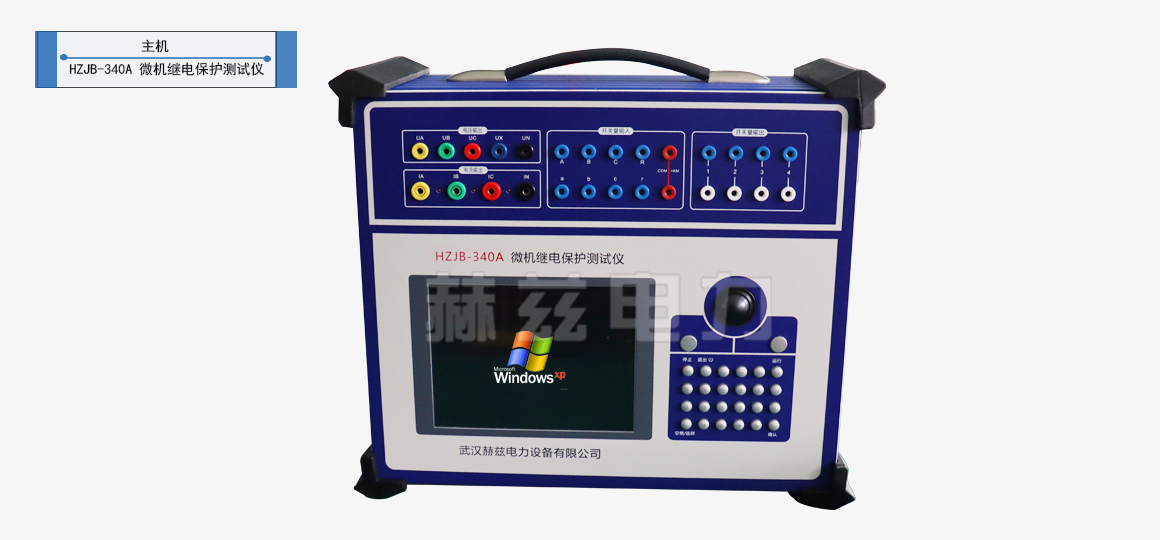

HZJB-340A 微機繼電保護測試儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上,廣泛聽取用戶意見,總結目前國內同類產品優缺點,充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。本微機繼電保護測試儀采用單機獨立運行,亦可聯接筆記本電腦運行的先進結構。儀器主機采用DSP+FPGA結構,真16位DAC輸出、內置新型模塊式高保真線性大功率功放,自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及工業鍵盤鼠標。WindowsXP操作系統,功能強大。體積小、精度高。既具有大型測試儀優越的性能、先進的功能,又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點,性能價格比高。是繼保工作者得心應手的好工具。
產品別稱:微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀
微機繼電保護測試儀參數 —— Parameters
以下參數為產品標準參數,如需幫助,請致電客服。我們承諾,產品出廠嚴格質檢,確保質量與性能。產品咨詢與定制,歡迎致電:400-1132-144
交流電流輸出
2、直流電流輸出
3、交流電壓輸出
4、直流電壓輸出
5、開關量及時間測量
6、 體積重量
輸出精度 | ≤0.5A ±2mA |
---|---|
>0.5A 0.2% | |
相電流輸出(有效值) | 0~40A |
三并電流輸出(有效值) | 0~120A |
相電流長時間允許工作值(有效值) | 10A |
相電流最大輸出功率 | 420VA |
三并電流最大輸出時最大輸出功率 | 900VA |
三并電流最大輸出時允許工作時間 | 10s |
頻率范圍(基波) | 20~1000Hz |
諧波次數 | 1~20 次 |
2、直流電流輸出
輸出精度 | 0.5級 |
---|---|
電流輸出 | 0~±10A / 每相 |
0~±30A / 三并 | |
最大輸出負載電壓 | 20V |
3、交流電壓輸出
輸出精度 | 0.2級 |
---|---|
相電壓輸出(有效值) | 0~120V |
線電壓輸出(有效值) | 0~240V |
相電壓/線電壓輸出功率 | 80VA / 100VA |
頻率范圍(基波) | 20~1000Hz |
諧波次數 | 1~20次 |
4、直流電壓輸出
輸出精度 | 0.5級 |
---|---|
相電壓輸出幅值 | 0~±160V |
線電壓輸出幅值 | 0~±320V |
相電壓/線電壓輸出功率 | 70VA / 140VA |
5、開關量及時間測量
開關量輸入 | 10路 | 空接點: 1~20mA,24V 電位接點接入:“0”:0~ +6V; “1”:+11 V~ +250V |
---|---|---|
開關量輸出 | 8對 | DC:220V/0.2A;AC:220V/0.5A |
時間測量 | 測量范圍0.1ms ~ 9999s 測量精度0.1mS |
6、 體積重量
外形尺寸 | 400×300×180mm³ |
---|---|
單機重量 | 18kg |
供電電源 | AC 220V±10%,50/60Hz |
環境溫度 | -10℃ ~ +50℃ |
微機繼電保護測試儀功能 —— Features

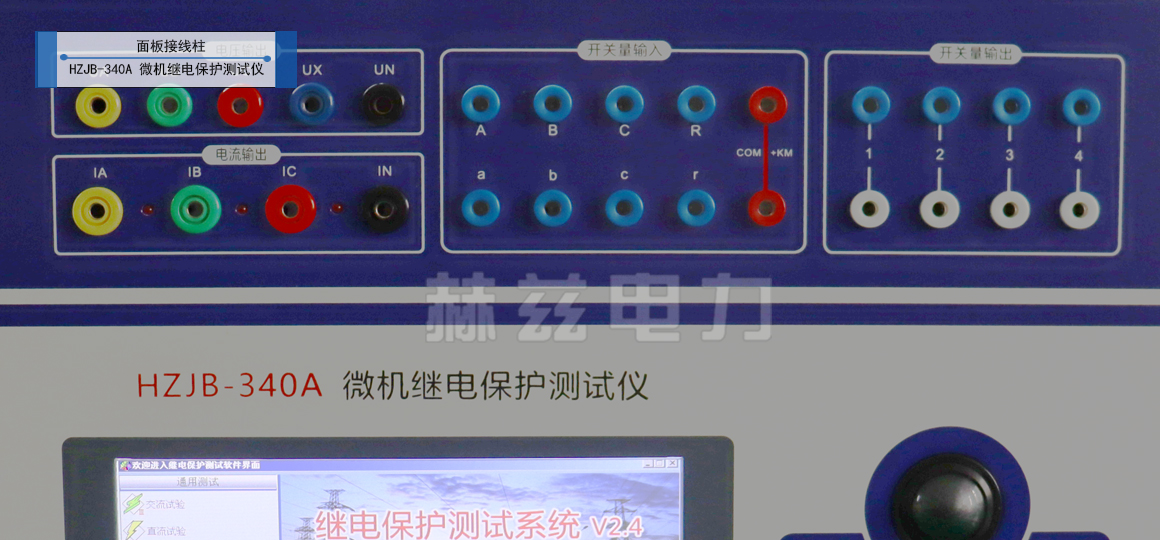

● 滿足現場所有試驗要求。本微機繼電保護測試儀具有標準的四相電壓,三相電流輸出,電壓125V/相,電流40A/相。三相并聯可達120A。既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行 各種試驗,特別是對變壓器差功保護和備自投裝置,試驗更加方便和完美。
● 各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。

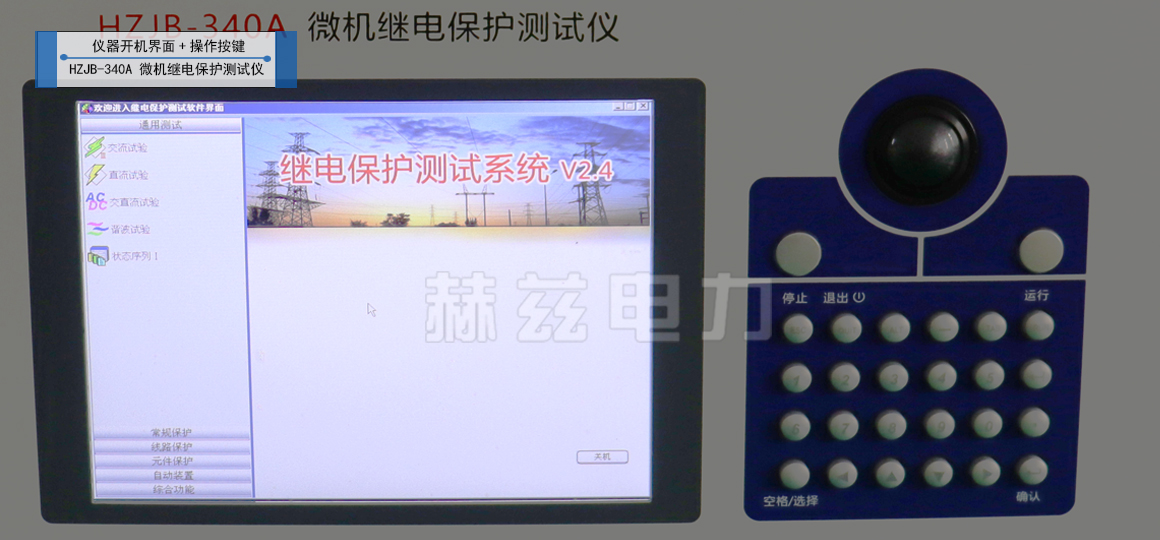

● 經典的WindowsXP操作界面,人機界面友好,操作簡便快捷;高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏,可以提供豐富直觀的信息,包括設備當前的工作狀態及各種幫助信息等。
● 本機Windows XP系統自帶恢復功能,避免因非法關機或誤操作等引起的系統崩潰。
● 配備有超薄型工業鍵盤和光電鼠標,可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
● 主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的 質量,提高了測試儀的精度。
● 功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
● 采用USB接口直接和PC機通訊,無須任何轉接線,方便使用。
● 可連接筆記本電腦(選配)運行。筆記本電腦與工控機使用同一套軟件,無須重新學習操作方法。
● 配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V(1A),220V(0.6A)。以提供給需要直流工 作電源的繼電器或保護裝置使用。
● 具有軟件自較準功能,避免了要打開機箱通過調整電位器來校準精度,從而大大提高了精度的穩定性。
● 各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
● 經典的WindowsXP操作界面,人機界面友好,操作簡便快捷;高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏,可以提供豐富直觀的信息,包括設備當前的工作狀態及各種幫助信息等。
● 本機Windows XP系統自帶恢復功能,避免因非法關機或誤操作等引起的系統崩潰。
● 配備有超薄型工業鍵盤和光電鼠標,可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
● 主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的 質量,提高了測試儀的精度。
● 功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
● 采用USB接口直接和PC機通訊,無須任何轉接線,方便使用。
● 可連接筆記本電腦(選配)運行。筆記本電腦與工控機使用同一套軟件,無須重新學習操作方法。
● 配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V(1A),220V(0.6A)。以提供給需要直流工 作電源的繼電器或保護裝置使用。
● 具有軟件自較準功能,避免了要打開機箱通過調整電位器來校準精度,從而大大提高了精度的穩定性。
