HZGZ-D多次脈沖電纜故障測試儀系統

多次脈沖電纜故障測試儀系統

【中文名稱】：多次脈沖電纜故障測試儀系統

【英文名稱】：Multi pulse cable fault tester system

【試驗項目】：赫茲電力生產的電纜故障測試儀是一套綜合性的電纜故障探測設備?？捎糜跍y試各種市話電纜、 高頻通信電纜及金屬架空電纜上發生的開路（斷線）、短路、接觸不良等各種電纜故障。 同時也可以對電力電纜的高阻閃絡、高低阻性的接地和電力電纜的斷線、接觸不良等故障位置進行遙測。

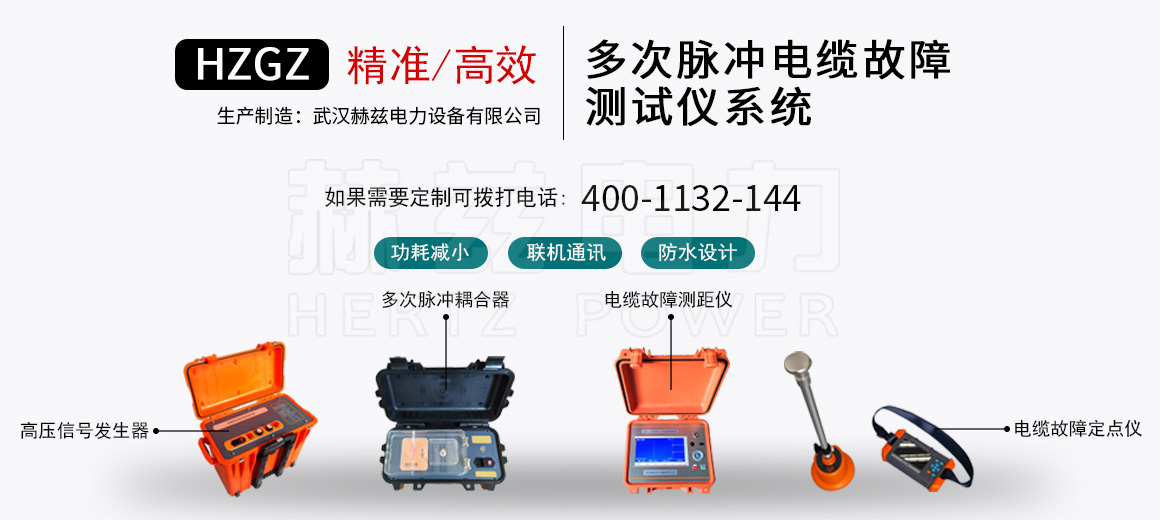

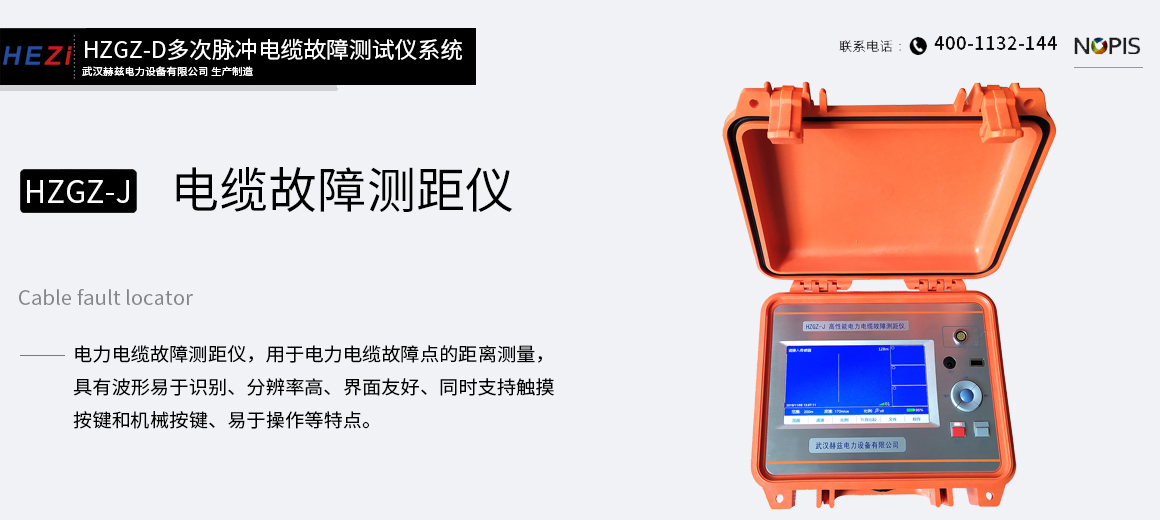

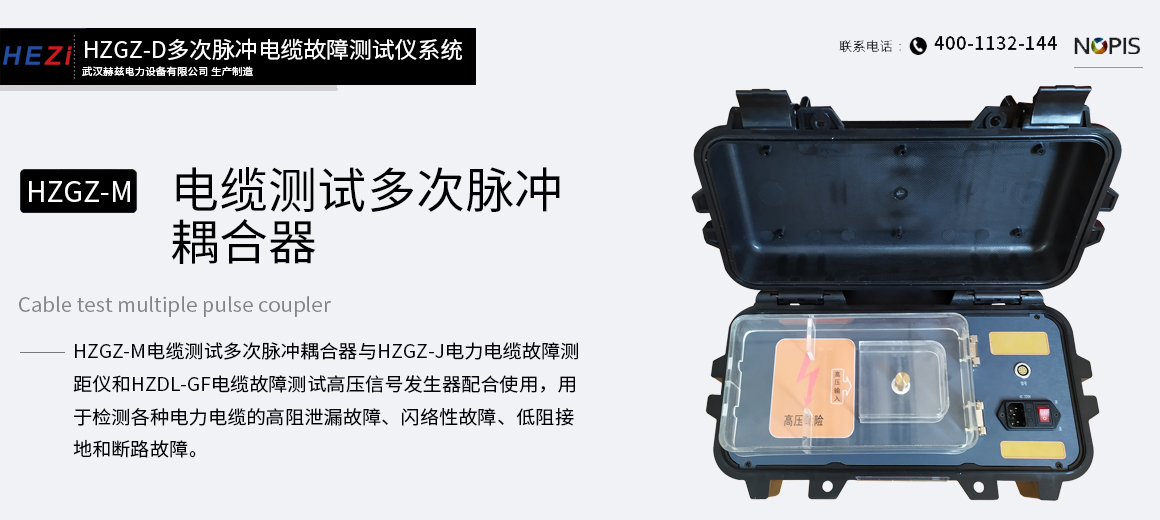

【系統組成】：赫茲電力生產的電纜故障測試儀一般是由電纜故障測距儀，電纜故障路徑儀，電纜故障定點儀，高壓信 號發生器等組成的一套檢測設備。

【應用領域】：電纜故障測試儀是郵電通信系統以及部隊、鐵路、礦山、油田、機場、航運等單位的線路故障專用測試儀。

【功能優勢】：電纜故障測試儀是一套智能化功能，能準確測試電纜故障。具有電源管理，自動關機功能，計算機聯機通訊，防水功能這些特點，使測試電纜在使用過程中更安全、更快、更準確?？梢宰畲笙薅鹊販p少因突發電纜故障而造成的巨大經濟損失。對操作人員的要求不高，可以減少甚至避免操作過程中與電纜的直接接觸，有效地保證了操作人員的安全。



多次脈沖電纜故障測試儀系統 —— Parameters

以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：400-1132-144

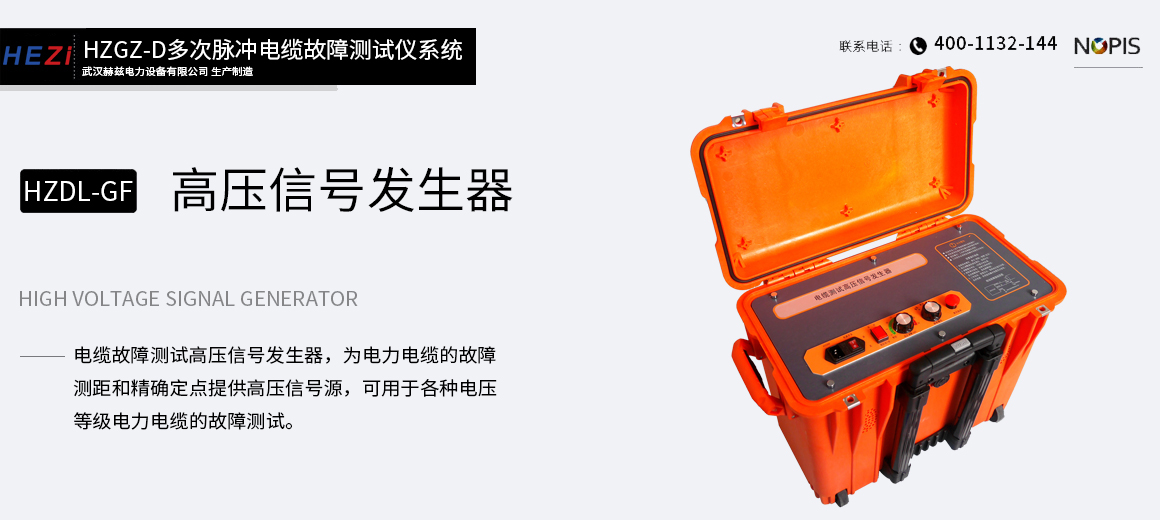

HZDL-GF高壓信號發生器



輸出電壓	0-32kV
儲能電容	2μF
最大儲能	1000J
放電周期	5s（周期放電模式）
電源	AC220V，50Hz
輸入功率	<1000W
體積	400mm×460mm×50mmm
質量	25kg

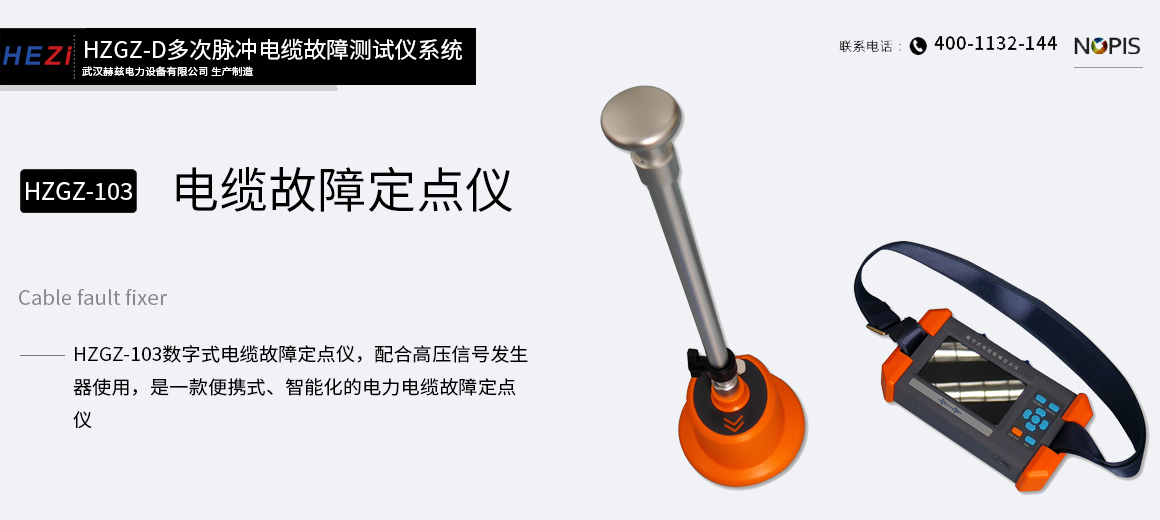

HZGZ-103電纜故障定點儀

1. 聲磁同步定點功能：

1. （1）聲音通道
   1. 帶寬

1. 全通：80Hz~1500Hz。
2. 低通：80Hz~400Hz。
3. 高通：200Hz~1500Hz。
4. 帶通：150Hz~600Hz。
   2. 信號最大增益：>=80dB。
   3. 定點精度：0.1m。

2. （2）磁場通道
   1. 信號最大增益：>80db

2. 聲磁同步背景降噪模式：支持強降噪，自適應降噪，無降噪三種模式。
3. 電源：
   1. 電池：內置鋰離子電池組，標稱電壓3.7V，容量6700mAH。
   2. 使用時間，可連續使用時間>9小時；
   3. 充電器：輸入AC100-240V，50/60Hz；輸出5V/2A
   4. 充電時間：<5小時
4. 顯示方式：800×480高亮彩色液晶，陽光下可視
5. 體積：主機230mm×127mm×55mm。
6. 質量：主機1kg；傳感器1.4kg
7. 使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。




型  號	容量	高壓電壓（KV）		高壓電流（mA）		低壓輸入		變比	溫升℃
	YDCZ	(KVA)	AC	DC	AC	DC	電壓(V）	電流（A）	高/儀	30分鐘

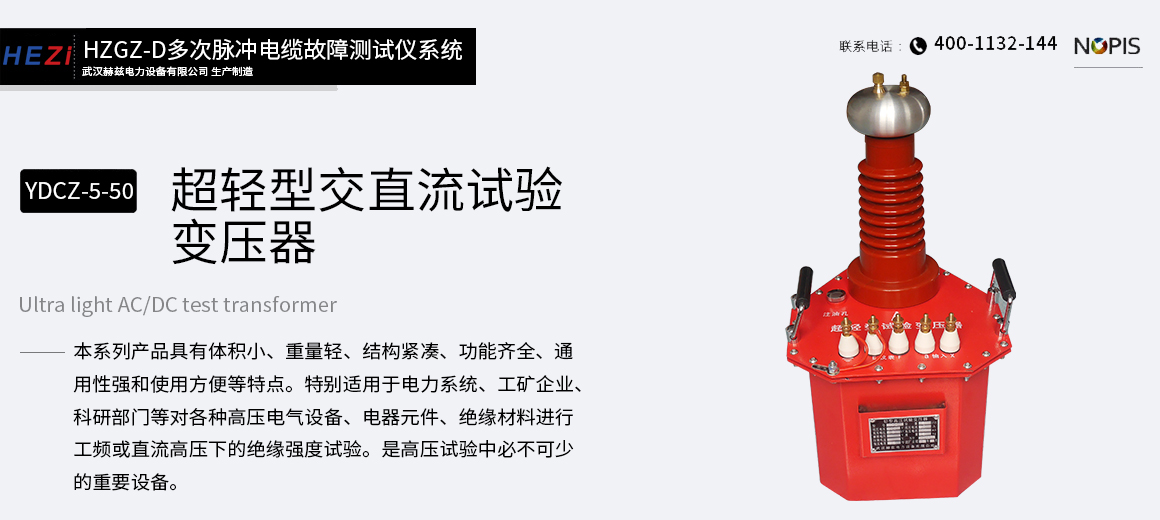

YDCZ-1.5/50	1.5	50	70	30	15	200	7.5	500	10
YDCZ-3/50	3	50	70	60	15	200	15	500	10
YDCZ-5/50	5	50	70	100	15	200	25	500	10
YDCZ-10/50	10	50	70	200	50	200	50	500	10
YDCZ-20/50	20	50	70	400	100	380	53	500	10
YDCZ-30/50	30	50	70	600	100	380	79	500	10
YDCZ-40/50	40	50	70	800	105	380	105	500	10
YDCZ-50/50	50	50	70	1000	100	380	132	500	10
YDCZ-10/100	10	100	140	100	50	200	50	1000	10
YDCZ-20/100	20	100	140	200	100	380	53	1000	10
YDCZ-30/100	30	100	140	300	100	380	79	1000	10
YDCZ-40/100	40	100	140	400	100	380	105	1000	10
YDCZ-50/100	50	100	140	500	100	380	132	1000	10
YDCZ-100/100	100	100	140	1000	100	380	250	1000	10
YDCZ-30/150	30	150	210	200	100	380	79	1000	10
YDCZ-40/150	40	150	210	267	100	380	105	1000	10
YDCZ-50/150	50	150	210	333	100	380	132	1000	10
YDCZ-100/150	100	150	210	667	150	380	263	1000	10

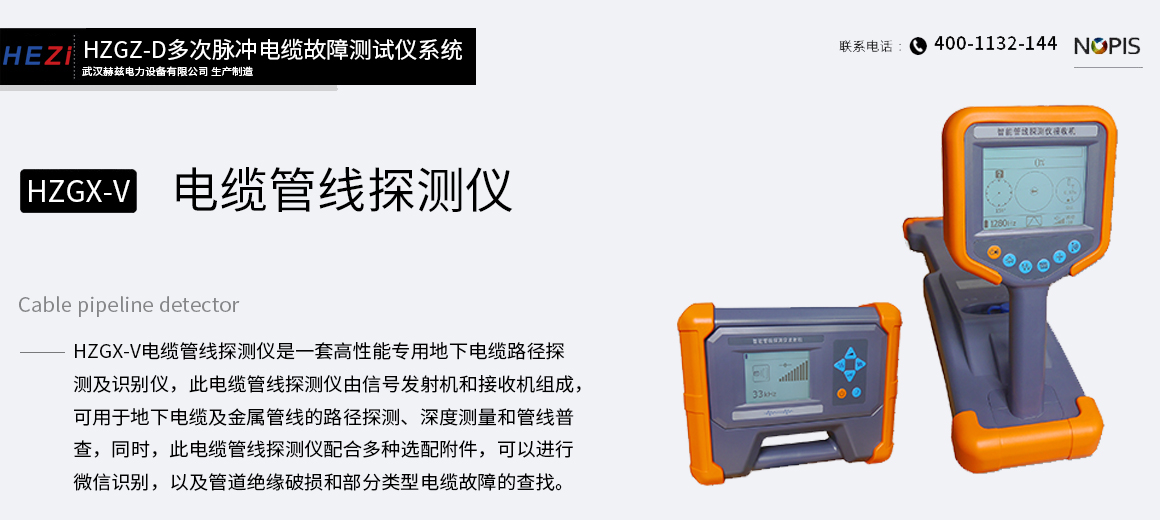

HZGX-V電纜管線探測儀


HZGX-V電纜管線探測儀發射機：
1. 輸出方式：直連、卡鉗、輻射、查障升壓器
2. 輸出頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
3. 輸出功率：15W max，10檔可調
4. 阻抗匹配：全自動
5. 過壓過流保護：全自動
6. 人機界面：320×240點陣黑白LCD
7. 電源：內置鋰離子電池組，標稱7.4V，>6Ah
8. 充電器輸入：AC100-240V，50/60Hz
9. 充電器輸出：DC8.4V，2A
10. 體積：280×220×90mm
11. 質量：2.3kg
12. 防護：IP65
13. 使用條件：-25℃－60℃，<90%RH，<4500m
HZGX-V電纜管線探測儀接收機：
1. 接收方式：內置線圈、柔性卡鉗、聽診器、A字架
2. 探測模式：寬峰、窄峰、谷值、歷史曲線、頻譜
3. 主動頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
4. 被動頻段：50/60Hz工頻、4-24kHz射頻
5. 人機界面：320×240點陣彩色LCD，陽光可視
6. 電源：內置鋰離子電池組，標稱7.4V，>3Ah
7. 充電器輸入：AC100-240V，50/60Hz
8. 充電器輸出：DC8.4V，2A
9. 體積：680×120×277mm
10. 質量：2.0kg
11. 防護：IP65
12. 使用條件：-25℃－60℃，<90%RH，<4500m
HZGX-V電纜管線探測儀可選附件：
1. 測深輔助傳感器：用于測深時的干擾提醒。
2. 發射卡鉗：用于向運行電纜耦合信號。
3. 柔性卡鉗：用于電纜的唯一性識別。
4. 聽診器：用于狹小場合的電纜識別。
5. 查障升壓器和A字架：用于定位部分電纜故障和管線絕緣破損點。
6. 外置RTK GNSS定位手持機（Z高精度厘米級）。

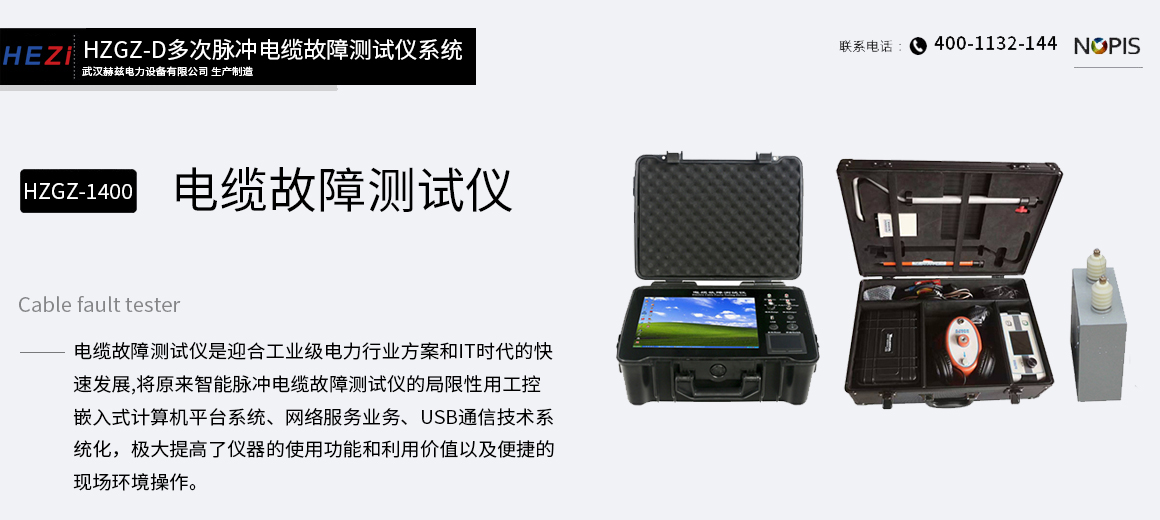

HZGZ-1400電纜故障測試儀


1、可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各種類型故障。
3、可測量長度已知電纜電波傳播速度。
4、可測試電力電纜埋設路徑及埋設深度。
5、顯示方式：12.1英寸工業級液晶屏      存儲空間：固定32G
6、測試方法：低壓脈沖法、沖閃電流法     操作方式：觸控鼠標操作
7、測試距離：不小于60km         最短測試距離（盲區）：0-5米或無盲區
8、精確定點誤差：±0.2m         測試誤差：系統誤差小于±1%
9、分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米。
10、采樣頻率：3.125MHz、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200MHz、250MHz
11、脈沖寬度：50ns、80ns、100ns、200ns、1μs、2μs、5μs、10μs（軟件自動匹配）電源與功耗：　　AC　220V±10%　不大于15W　　　DC　12V（7AH）　不大于20W
12、待機時間：可連續使用6小時左右。   主機重量：6.2kg
13、外形尺寸：180mm×300mm×400m       溫度-20℃～﹢40℃，相對濕度80%。

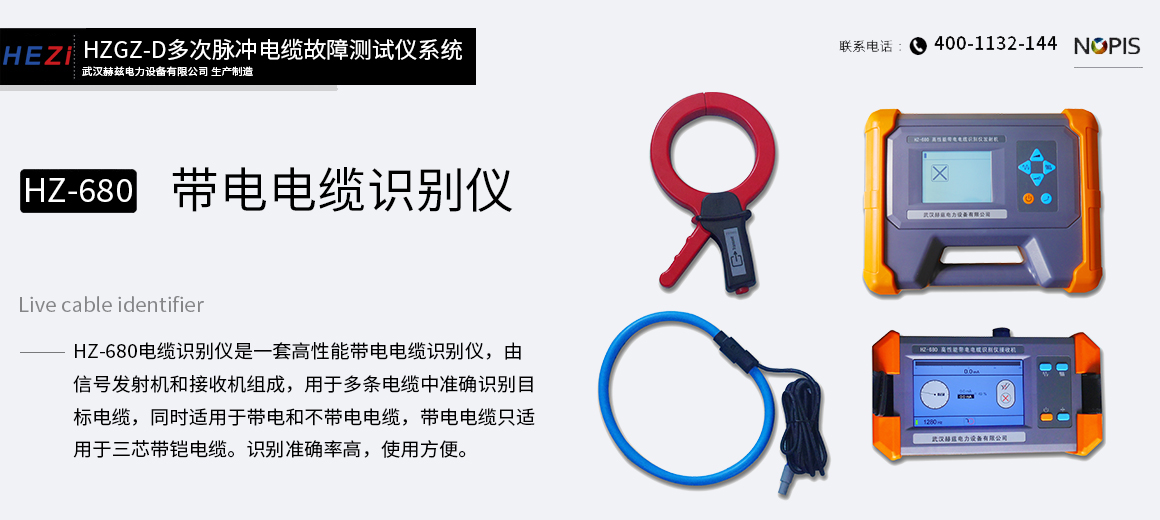

HZ-680帶電電纜識別儀



一、發射機：

1. 輸出方式：直連輸出、卡鉗耦合。

2. 輸出頻率：640Hz(復合頻率)、1280Hz(復合頻率)。

3. 輸出功率：最大10W，10檔可調，全自動實時阻抗匹配。

4. 直連輸出電壓：最高150Vpp。

5. 過載和短路保護。

6. 人機界面：320×240點陣液晶顯示器。

7. 內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。

二、接收機：

1. 輸入方式：柔性卡鉗。

2. 接收頻率：

主動探測頻率：640Hz、1280Hz。

工頻被動探測頻率：50Hz/60Hz(用戶可配置)。

3. 電纜識別：柔性卡鉗智能識別。

4. 工頻測量：量程AC 1-1000A，精度±3%。

5. 人機界面：800x480液晶顯示器；液晶尺寸121x76mm。

三、其他：

1. 體積：發射機280×220×90mm，接收機220×125×55mm。

2. 質量：發射機2.3kg，接收機0.9kg。

3. 發射機充電器：輸入AC100-240V，50/60Hz，輸出DC8.4V/2A。

4. 接收機充電器：輸入AC100-240V，50/60Hz；輸出DC5V/2A。

5.使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。

HZDL-CS電纜安全刺扎器



遙控距離	無線遙控≤20米 有線遙控≤3米
適用電纜	≤Φ125mm的各種電力電纜
工作電源	控制器為電池供電
遙控器電池	23A/12V車輛防盜器電池
使用環境	溫度-10c°~50c°濕度RH<95%
重量	約15kg（含鋁合金箱及全套附件）

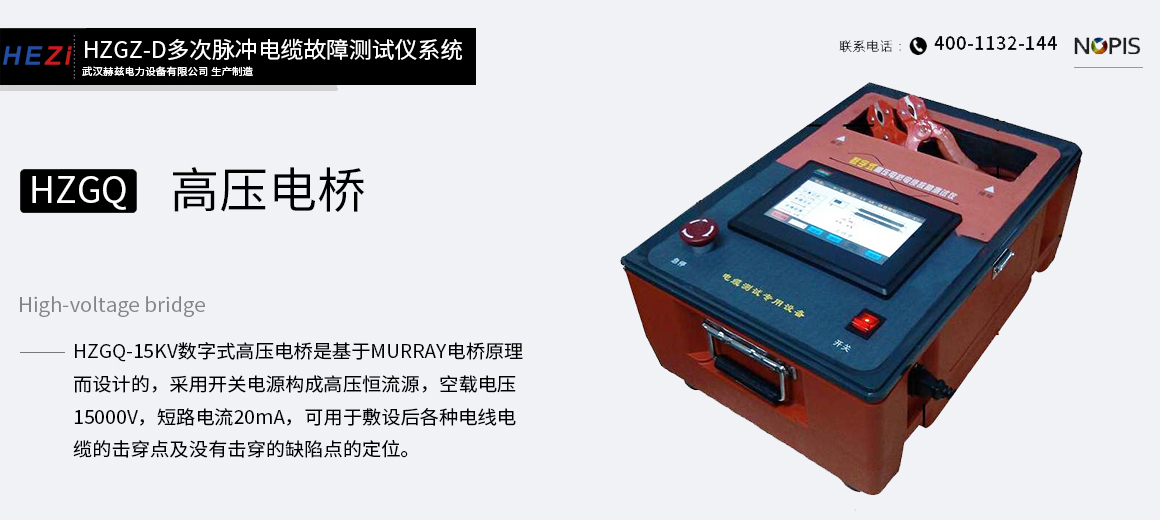

HZGQ高壓電橋


數字式高壓電橋:
1.測試電壓  ：300V 至15000 V
2.測試方式  ：觸摸式一鍵測試操作
3.電壓等級  ：0.5KV、1KV、2KV、4KV、8KV、10KV、12KV、15KV、自定義
4.短路電流  ：20mA
5.測試分辨率：0.1%
6.電橋定位精度：±（0.2%L+1）m
7.測試范圍  ：< 30 km
8.數字兆歐表：
9.測試電壓  ：500V 至15000 V分檔
10.測試方式  ：觸摸式一鍵測試操作
11.電壓等級  ：任意設定
12.短路電流  ：20mA
13.分辨率 ：0.1MΩ
14.絕緣測試最大值：0.1 MΩ--300 MΩ
15.吸收比極化指數：自動測試，可記憶不同時間段的絕緣值
整機
1.工作電壓  ：AC 220V±10%  50Hz
2.測試方式  ：觸摸式一鍵測試操作
3.語音功能  ：真人語音操作提示
4.顯示方式  ：800×600高亮彩色觸摸液晶屏
5.抗干擾能力：＞100VAC
6.外形尺寸  ：465 mm×330 mm×260 mm
7.重量      ：≤11.2 kg

HZGQ-S高壓電橋燒穿儀


1.最高輸出電壓：60KV
2.最大輸出電流：600mA
3持續功率：1000W
4.顯示誤差：＜±1.5%
5.工作電壓：AC 220V±10%  50Hz
6.工作溫度 ：-20℃ — 50℃
7.相對濕度：≤90%
8.顯示:5.6寸彩色液晶屏,分辨率,640*480
9.重量體積：25kg    450*320*340（mm）。
