HZJDZ958支柱絕緣子超聲波探傷儀能夠快速便捷、無損傷、精確地對瓷瓶、瓷柱、瓷套、絕緣子等工件內部中多種缺陷(裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷，為電力行業瓷瓶、瓷柱、瓷套、絕緣子等設計的一款便攜式數字超聲波探傷儀。
二、特點及主要功能
高精良定量、定位，適合較近和較遠距離探傷的要求；
●近場盲區小，適合小管徑、薄壁管探傷的要求；
●自動校準：一鍵式自動校準，操作便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；
●自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
●自由切換三種標尺（深度d、水平p、距離s）；
●自動增益、回波包絡、峰值記憶功能提高了探傷效率；
●φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值,大平底自動計算；
●100個單獨探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
●可自由存儲、回放500幅A掃波形及數據；
●DAC、AVG自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
●13個內置探傷標準可調出；
●可以自由輸入任意行業標準；
●發射脈沖寬度和強度可調；
●與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；
●IP65標準鋁鎂合金外殼，堅固磨損低，防水防塵，抗干擾能力好；
●26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；
●性能安全環保鋰電池供電，可連續工作10小時。
●實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；
●掉電保護，存儲數據不丟失；
●探傷參數可自動測試或預置；
●數字抑制，不影響增益和線性；
●增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正。
真正的三防設計，可以保障用戶在復雜的現場和野外不受雨水、油污、粉塵等的侵蝕，讓探傷儀的使用壽命大大延長
三、技術參數
|
稱 |
技術數據 |
|
掃描范圍（mm） |
掃描范圍（mm）：0～6000 |
|
脈沖移位（ms） |
脈沖移位（ms）：-20～+3400 |
|
探頭零點（ms） |
探頭零點：0.0～99.99 調節步距：0.01 |
|
材料聲速（m/s） |
材料聲速：1000～15000 |
|
工作方式 |
單探頭（收、發），雙探頭（一收一發），透射（透射探頭） |
|
頻率范圍（MHz） |
寬帶 0.5–15 |
|
增益調節（dB） |
0～110 |
|
線性抑制 |
屏高的0%～80%，步距：1% |
|
垂直線性誤差 |
垂直線性誤差不大于4% |
|
水平線性誤差 |
在掃描范圍內，不大于0.2% |
|
探傷靈敏度余量 |
³60dB |
|
動態范圍 |
³32dB |
|
報警 |
進波報警、失波報警 |
|
顯示屏 |
顯示屏： 高亮度彩色平板顯示器 |
|
A-Scan顯示區域 |
全屏或局部 A-Scan顯示凍結和解凍 A-Scan填充 |
|
探傷通道 |
100個 |
|
數據存儲 |
500幅 A-Scan圖形 |
|
與PC機通訊接口標準 |
USB |
|
測量單位 |
Mm/inch |
|
電源適配器 |
輸入100V～240V/50Hz～60Hz 輸出9V/1.5A |
|
電池 |
鋰（Li）電池4×3.6V 4800mAh |
|
工作溫度(℃) |
-10～50 |
|
工作濕度(RH) |
20%～90% |
|
接口類型 |
BNC |
|
外型尺寸(mm) |
260×140×50 |
|
重量（kg） |
1.0 |
|
選配 |
探頭、標準試塊、筆記本電腦、PC通訊軟件、BNC電纜 |

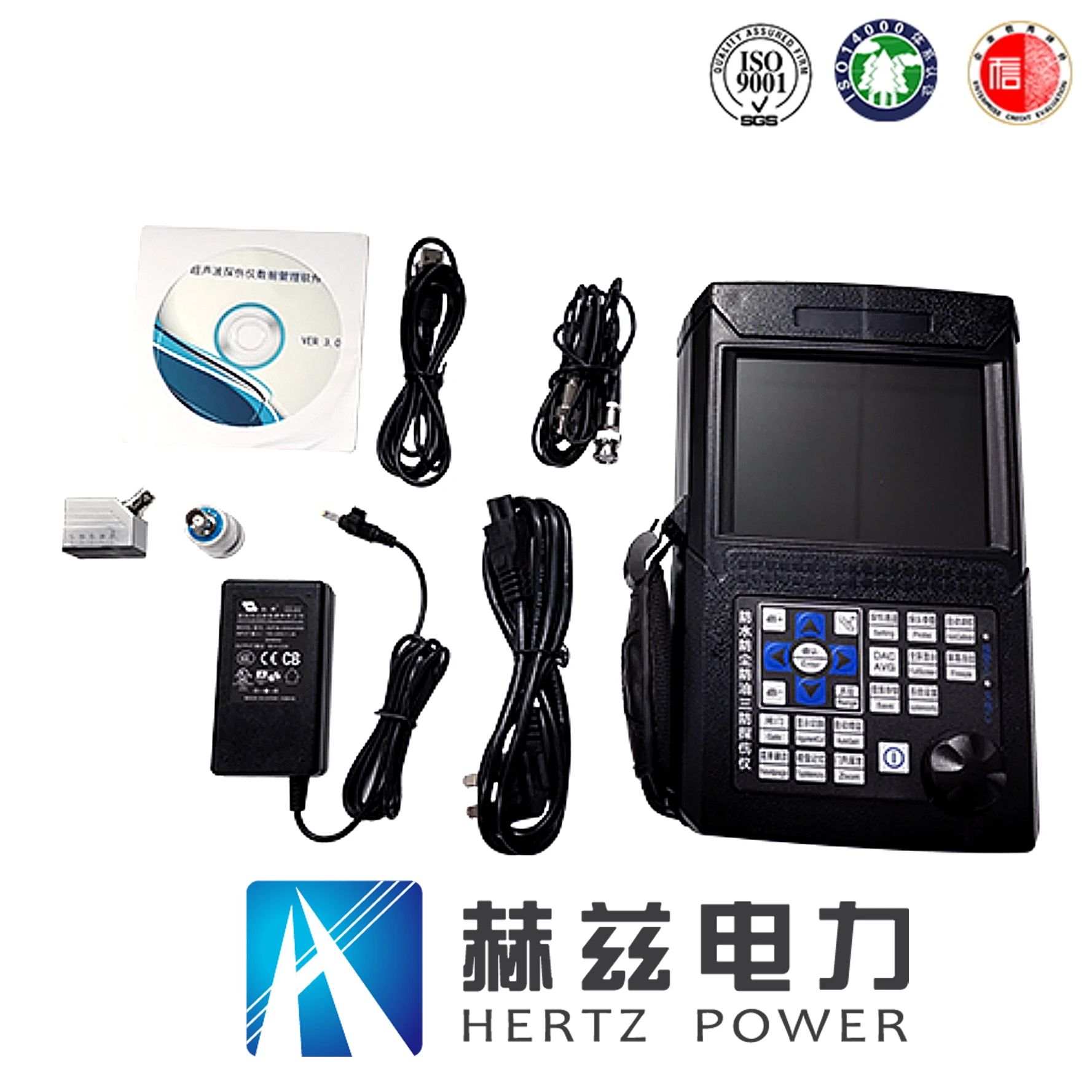

四、主要配置
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
