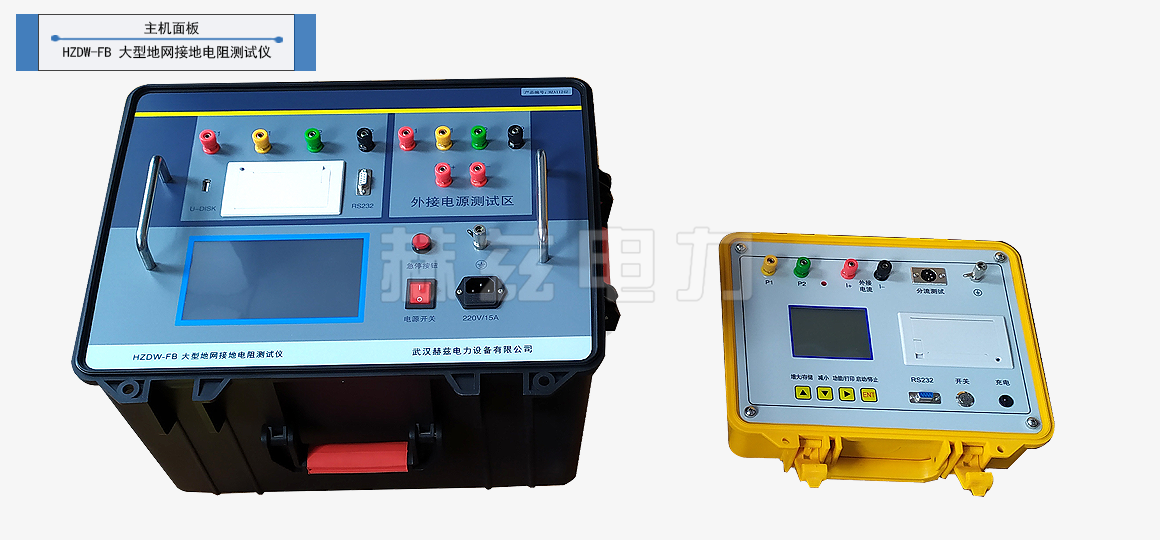

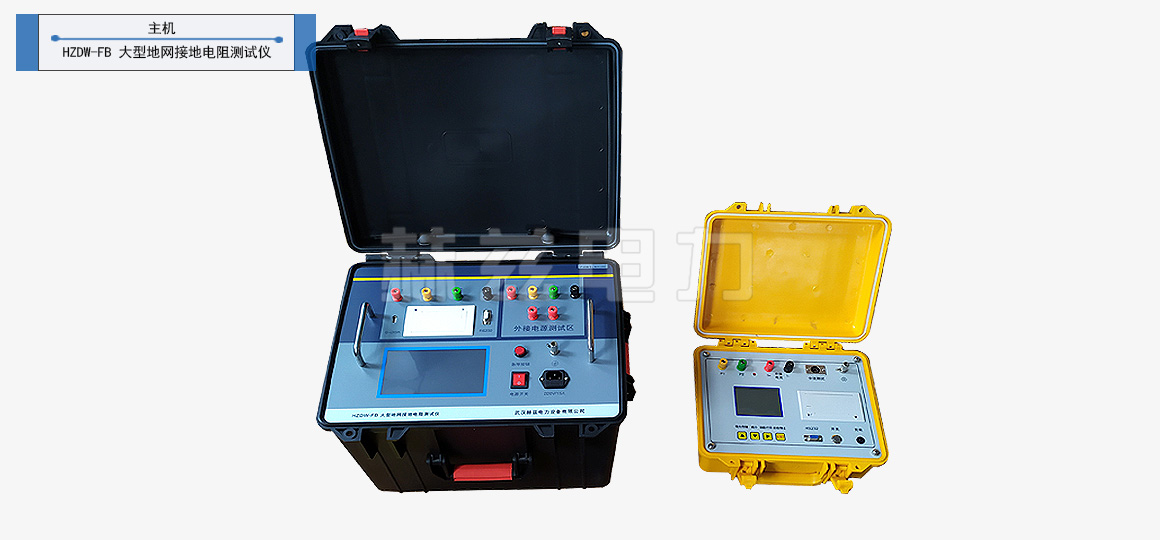

HZDW-FB 大型地網接地電阻測試儀



1、主機技術參數
1、測量范圍：0～5000Ω（含電流樁阻抗）
2、分 辨 率：0.001mΩ
3、測量誤差：±（讀數×1％+0.005Ω）
4、抗工頻50Hz 電壓干擾能力：10V
5、測試電流波形：正弦波
6、測試電流頻率：
單頻：40-70Hz  分辨率0.1Hz    隨意設置
雙頻：50±0.1Hz 到 50±10.0Hz 隨意設置
          60±0.1Hz 到 60±10.0Hz 隨意設置
7、輸出電流： 5A  或 外接電源30A
8、輸出電壓：400V 或 外接電源1000V
9、測量線要求： 電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積≥1.0mm2
10、測試電源：內置2kW變頻電源或外接大功率變頻電源。
11、供電電源：AC220V±10％，50Hz
12、外形尺寸：460×360×350mm 儀器重量：10kg
2、選頻表技術參數
選頻表只能配合大地網接地電阻儀，用于地表電位梯度、跨步電壓和接觸電位差的抗干擾測量。
測量時，大地網接地電阻儀向接地裝置輸出一個恒定的變頻電流，選頻表針對該頻率進行檢測，從而濾除工頻干擾。具有電壓測量功能，用于地表電位梯度測量。內置人體模擬電阻，用于跨步電壓和接觸電壓測量。配有可充電電池.
2.1、主要功能特點
2.1.1、按照《DL/T475-2006 接地裝置特性參數測量導則》的要求，為了減小地網工頻電流干擾的影響，用工頻電流測量時，測試電流應達到50A以上，這樣的大電流電源和電纜十分笨重，給試驗造成很大的不變。而變頻測量的優點是，利用變頻技術對工頻干擾的抑制能力，使用較小的試驗電流便可以達到或超過工頻大電流的抗干擾效果。因此導則規定，用變頻方式測試電流可以減小到3A。使用選頻電壓表和我們生產的大地網接地電阻儀就可以滿足導則規定的全部試驗要求。儀器十分輕便，能大大減輕現場測量的工作強度。
 2.1.2、實現抗干擾測量的關鍵是要抑制干擾信號。選頻電壓表采用的高精度自適應數字陷波技術，能夠自動跟蹤并抑制干擾頻率。該算法的理論抑制能力接近百萬分之一。與一些進口選頻電壓表幾百分之一的抑制能力相比，選頻電壓表基本可以忽略干擾的存在。
2.2、主要技術指標
2.2.1、測量范圍：0～100V
準 確 度：±(讀數×1%+0.1mV)
        最大分辨率：0.001mV
2.2.2、輸入阻抗：>500kΩ
人體模擬電阻:1500Ω±5%
2.2.3、測量頻率：與大地網接地電阻儀對應
干擾抑制比：≥80dB
2.2.4、電池工作時間：約8小時
充電時間：約3小時
        充電電源：220V±10%，50Hz / 60Hz
2.2.5、重量：0.5kg
2.3、使用方法：選頻表上的P1.P2使用連接線連接主機上的P1.P2，開機測量即可。
