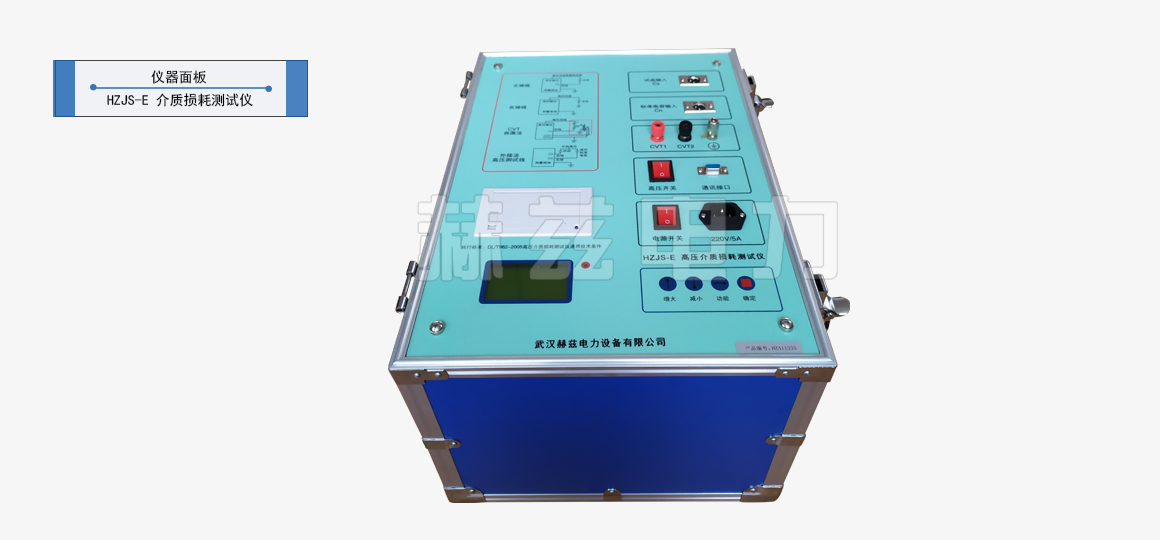

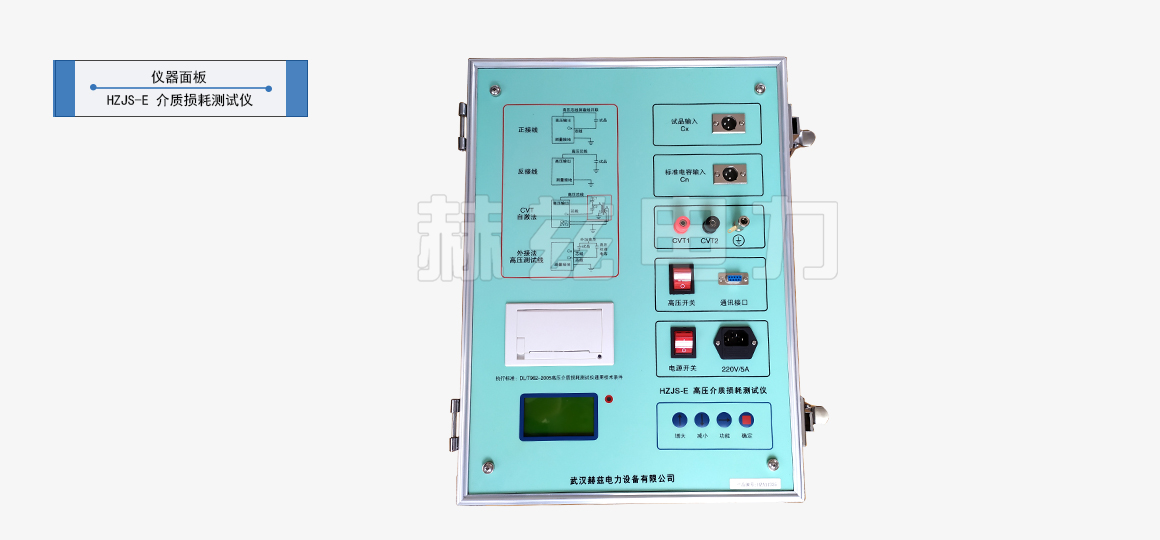

HZJS-E 介質損耗測試儀







技術指標：
準確度： Cx:  ±（讀數×1%+1pF）
tgδ: ±（讀數×1%+0.00040）
抗干擾指標：  變頻抗干擾，在200%干擾下仍能達到上述準確度
電容量范圍： 內施高壓： 3pF～60000pF/10kV  60pF～1μF/0.5kV
外施高壓： 3pF～1.5μF/10kV  60pF～30μF/0.5kV
分辨率：  最高0.001pF，4位有效數字
tgδ范圍： 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。
試驗電流范圍：10μA～1A
內施高壓： 設定電壓范圍：0.5～10kV
最大輸出電流：200mA
升降壓方式：連續平滑調節
試驗頻率： 45、50、55、60、65Hz單頻
45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
頻率精度： ±0.01Hz
外施高壓： 正接線時最大試驗電流1A，工頻或變頻40-70Hz
反接線時最大試驗電流10kV/1A，工頻或變頻40-70Hz
CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A
測量時間： 約40s，與測量方式有關
輸入電源： 180V～270VAC，50Hz±1%，市電或發電機供電
計算機接口： 標準RS232接口
打印機：  煒煌A7熱敏微型打印機
環境溫度： -10℃～50℃
相對濕度： <90%
外形尺寸：460×360×350mm
儀器重量：28kg

儀器成套性：
1．主機 一臺
2．高壓電纜 一條
3．低壓電纜 兩條
4．電源線 一條
5．地線 一條
6．CVT線　 兩條
7.5A保險管(內置) 兩只
8.打印紙 一卷
9．說明書 一本
10.出廠試驗報告 一份
11.合格證 一份
