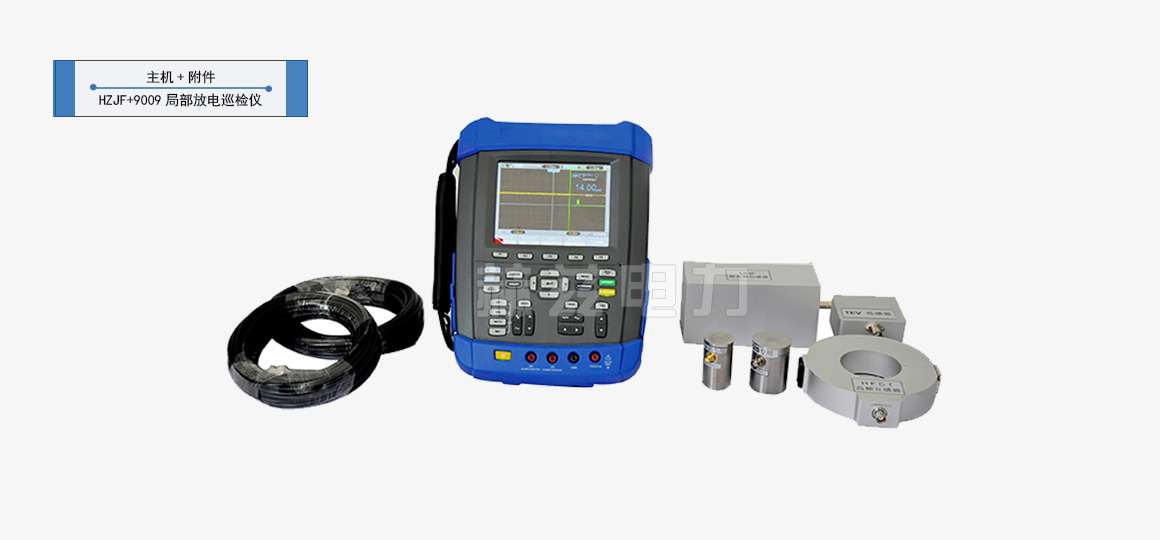

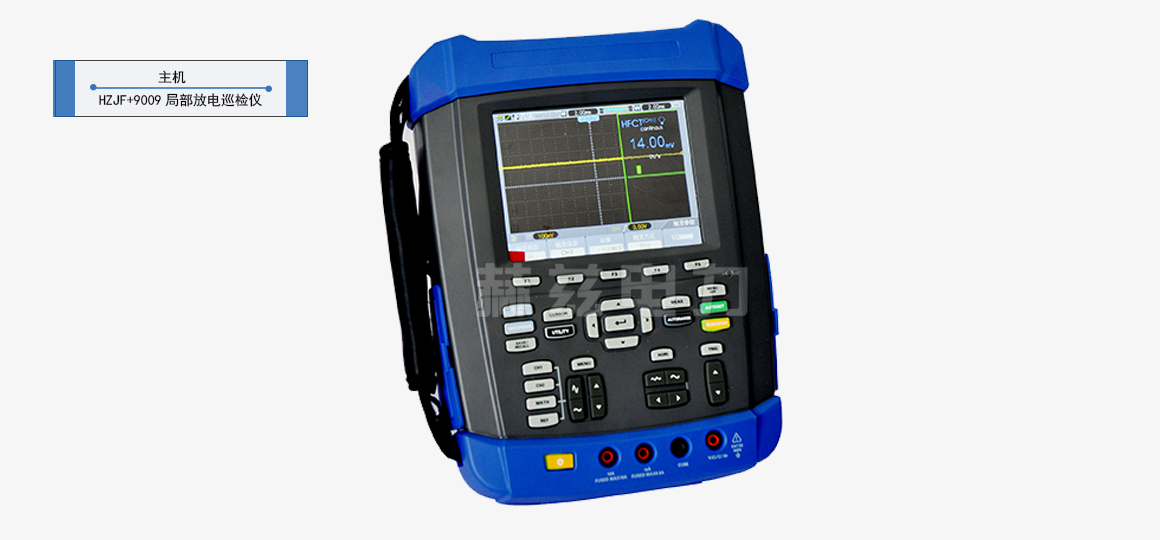

HZJF+9009局部放電巡檢儀

3.1 適用范圍

適用于對開關柜、變壓器及GIS的局部放電在線檢測及定位。

3.2 使用環境

海拔高度：≤3000m

環境溫度：-20～60℃

相對濕度：≤95%

3.3 技術參數

3.3.1儀器測量參數要求

（1）TEV測量

傳感器：容性；                測量量程：0～60dBmV；

分辨率：1dB；                 誤差：±1dB；

檢測頻寬：5~70MHz；   脈沖/周期最大值：655；

門限調節范圍：3～57dB。

（2）高頻電流互感器

檢測頻帶：10kHz～30MHz  信號傳輸方式：50Ω同軸電纜

檢測靈敏度: 10pC

（3）超聲波傳感器：

測量量程：-7dBμV～68 dBμV；     分辨率：1dB；

誤差：±1dB； 傳感器靈敏度：-65dB (0dB = 1volt/μbar 有效值SPL)；

傳感器中心頻率：20～50kHz； 傳感器直徑：不大于50mm；

外差頻率：38.4kHz。

（4）特高頻傳感器

檢測頻帶：300MHz～1.5GHz   信號傳輸方式：50Ω同軸電纜

檢測靈敏度：1dB    增益：＞65dbm

3.3.2硬件要求

外殼：具有防護殼，防護等級應達到或優于IP53；

連接器：耳機插口、低壓直流充電器輸入、外部超聲波傳感器輸入；

主機重量：不大于3kg；

顯示屏：LED顯示，且能夠顯示電池狀態。

3.3.3供給電源要求

內部電池：配備充電電池，電池電壓低時具備自動關機功能；

電池持續工作時間：單通道模式大于6小時，多通道模式大于3小時；

電池充電：可以用220V工頻電源充電，充電時間不大于8小時；

電池充電器防護等級：IP54。
