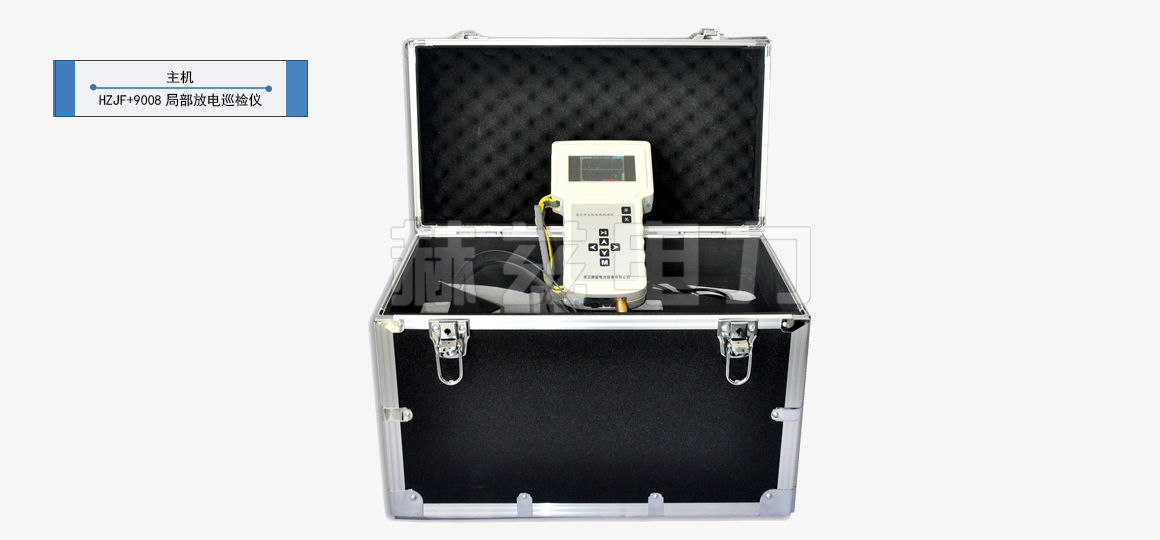

HZJF+9008 局部放電巡檢儀

3.1 TEV  性能參數

?傳感器：電容性；

?測量范圍：-5～60dB，步長1dB ；

?分辯率： 1dB。

3.2 超聲波測量參數

?測量范圍： -11dB～ 68 dB ，步長1dB；

?分辯率： 1dB；

?傳感器中心頻率： 40kHz±1kHz ；

?傳感器直徑： 16mm。

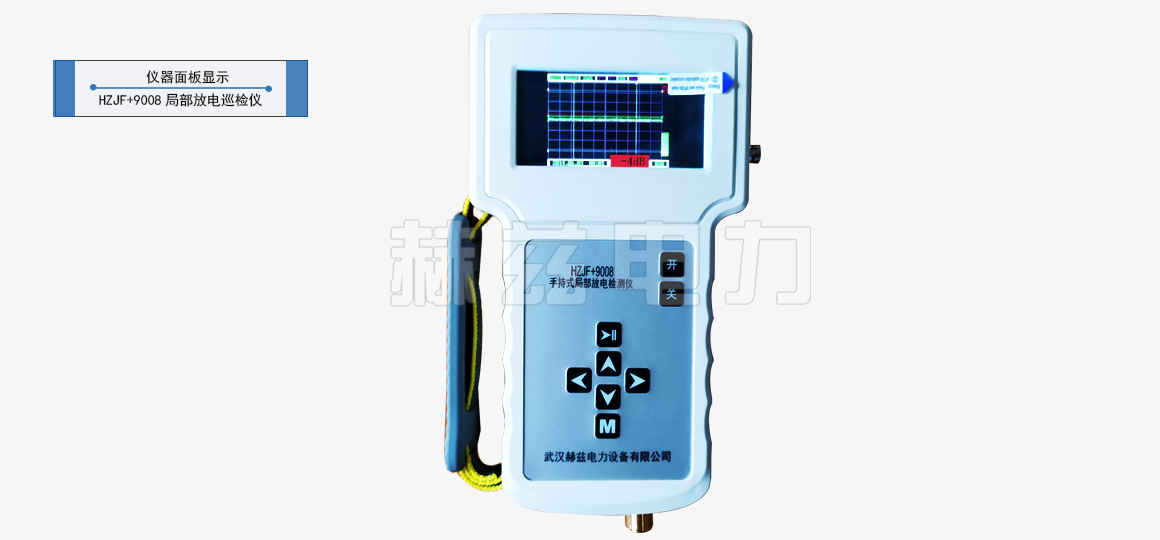

3.3 儀器硬件指標

?指示器：彩色背光 LCD；

?顯示分辨率： 320X240；

?橫向靈敏度：50us/Div ~2m s /Div；

?垂直靈敏度：4uv/Div ~400uv/Div (超聲波)；

            400uv/Div ~40mv/Div（TEV）；

?觸發模式：Auto,  Norm,Sign；

?PC連接接口：USB連接；

?充電方式：專用充電器；

?數據存儲：支持SD卡存儲；

?操作時間：完全充電后每套可使用4至5小時；

?控制器： 薄膜鍵盤；

?連接器： 2.1mm 低壓直流充電器輸入；

?3.5mm 立體聲耳機插座 ；

?外部超聲波傳感器輸入；

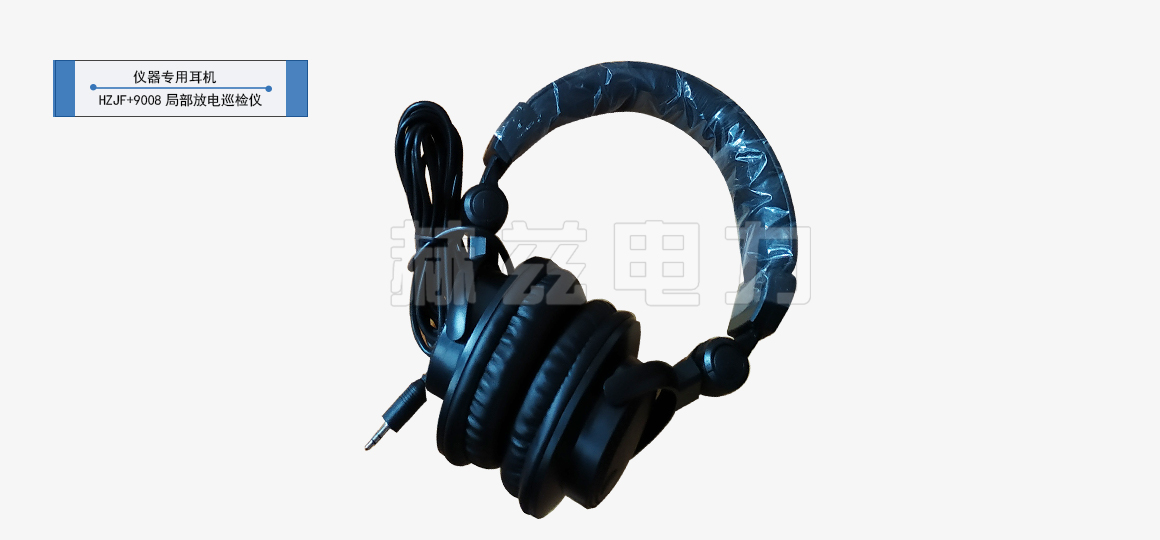

?耳機： 最小 8 歐姆。

3.4 工作環境

?工作溫度： -10～ 45 ℃；

?濕度： 0 -90 % RH 無凝露 ；

3.5 尺寸

?尺寸：主機  245*132*45 mm；拋物面直徑：275mm；

?重量：1kg（主機） 0.5kg（傳感器）；

3.6 電池充電器

?額定電壓： 90 ~ 264V AC；

?頻率: 47 - 63Hz；

?充電電壓：12V DC；

?充電電流： 500 mA ；

?完全充電所需時間: 5 小時。

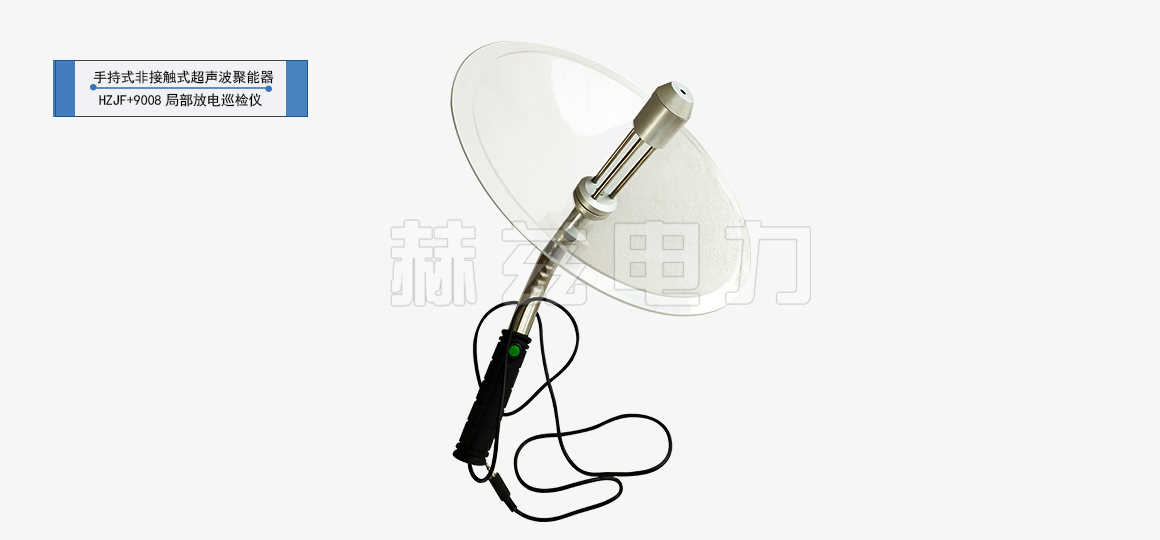

3.7 外接拋物線超聲波傳感器參數

?傳感器中心頻率：40 kHz；

?傳感器直徑：16mm；

?拋物面反射器外直徑: 275mm；

?拋物面反射器標準直徑: 250mm；

?重量： 0.6 kg；

?工作溫度： -10 - 50 ℃；

   濕度： 0 -90 %相對濕度，無凝露。
