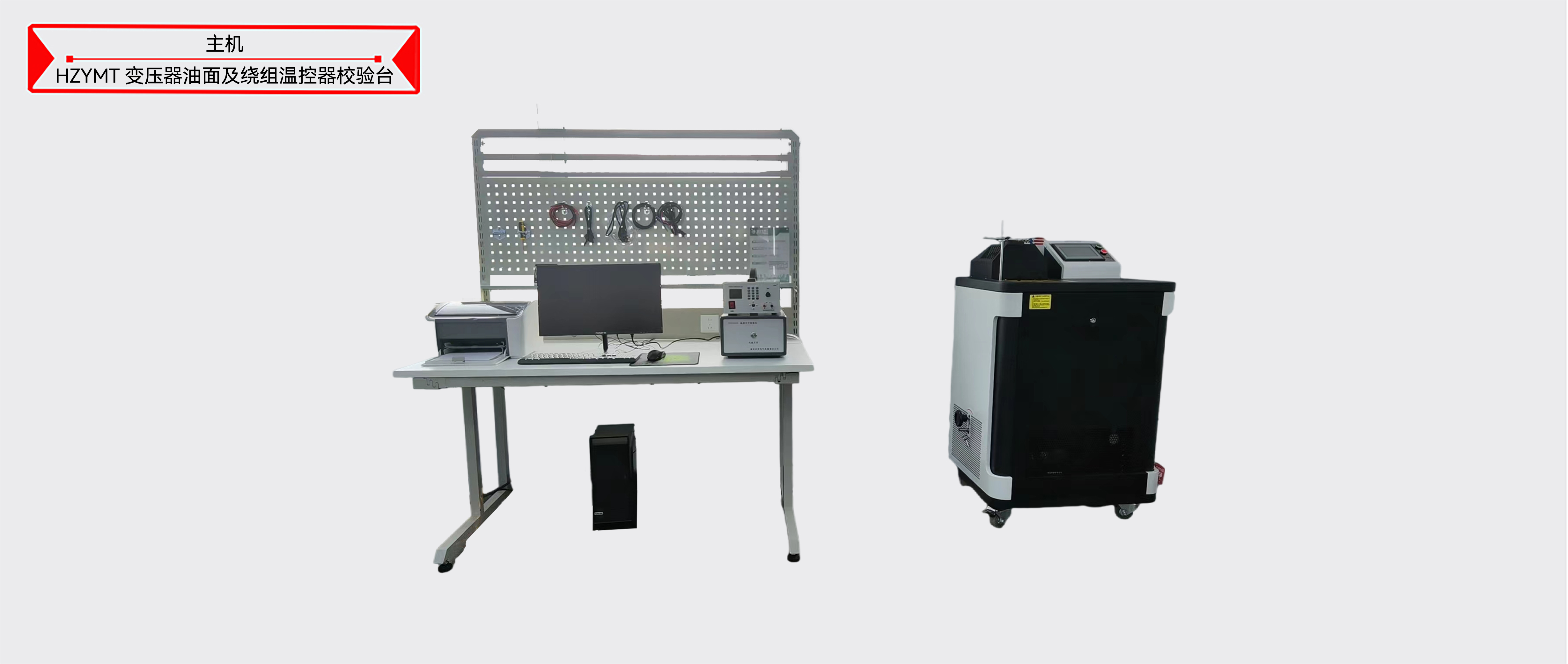

變壓器油面及繞組溫控器校驗臺

一、產品簡介
HZYMT變壓器油面溫度及繞組溫度是體現變壓器工作狀態的重要參數，對變壓器的油面及繞組溫控器進行定期校準，對變電站安全及精確化管理具有重要促進作用。
開展變壓器油面控制器及繞組控制器、溫度變送器、數字溫度指示控制儀( 變壓器溫度遠傳指示表) 的檢定和校準工作，對新建變電站變壓器油溫控制器及繞組控制器入網把關，對檢修過程中拆下的在運行儀表性能進行判斷。

二、特點及主要功能
1、使用方便
一次接線，可完成所有校準項目，無需二次拆裝；簡單現場布線和超快速被檢接線；多種組合搭配，將變壓器測溫校準項目統統包攬。
2、工作效率高
智能化產品，操作簡單便捷，軟件功能豐富強大。
3、設備先進
專用的智能精密恒溫槽(-20-180)℃，升降溫速度可調；
溫源多重保護，讓溫度實驗室更加安全、可靠。
4、專業的溫度源
智能精密恒溫槽(-20-180)℃；
優秀的溫度穩定性和溫度均勻性；
控溫速率可調：滿足各種溫度開關的檢定和校準。
5、更專業的測溫儀表
相對傳統的電學儀表，更加側重精密溫度測量特性；
6、簡單的現場布線
系統提供最簡潔的系統組網方式，智能精密恒溫槽具備內置控溫儀，這樣用戶現場不會再有大把的通信線、電源線、測試線，使整個實驗室變得非常整潔。
7、多重高溫熱失控保護
高溫熱失控一直是每個溫度實驗室重點關心的問題，系統中的智能精密恒溫槽具有雙重高溫熱失控保護能力：軟件超溫保護和獨立的硬件超溫保護，整個系統的多重保護機制讓溫度實驗室更加安全、可靠。
8、良好的人機交互體驗
系統中的設備具備大屏操作，操作簡單便捷，一鍵U盤升級，大容量存儲，豐富的通信接口，USB一應俱全。

三、技術指標
工作電源：AC220±10%V、50±1Hz；
溫度范圍：-20～180℃  精度：0.5級，中間無需更換槽體和介質；
額定功率：2.0kW；
恒溫性能：恒溫≤0.04℃/10Min測量≤0.02℃/1Min；
恒溫槽溫場均勻性：≤0.02℃；
恒溫槽開口直徑：≥130 mm；
恒溫槽液位深度：≥400 mm；
升溫時間：0℃～+180℃ 升溫速率：0.8℃/min-2.0℃/min 可設置；
降溫時間：+50℃～0℃    35分鐘+180℃～+50℃ 45分鐘；
工頻電流發生器：0.5-5000mA；
設備方式: 分體式 (一主機和一掛表架)；
測量與輸出通道:測量與輸出系統互相獨立，具有良好的電氣隔離與保護功能；
適用范圍:適用油面溫控器、繞組式溫控器、遠傳儀表、壓力式溫度計、玻璃式水銀溫度計的校驗；
繞組式溫控器校驗項目：示值誤差測量、示值回差測量、示值重復性測量、接點動作誤差試驗和切換差測量、熱模擬特性試驗；
工作介質：低溫硅油；
操作方式：微機測控；
電接點調整：接點信號自動采集，電接點可重復調整與測試；
校驗自動化：1次升/降溫過程中完成示值檢定、動作接點、重復性校驗項目；
液位控制功能：自動調節校驗液位，避免因液位過低造成校驗結果不可靠；
壓力保護功能：制冷系統具有超壓和低壓保護功能。避免因壓力異常導致降溫功能失效；
高集成度：高溫、中溫、低溫和冰點的測試1臺設備即可完成，中間無需更換槽體和介質；
語音提示功能：校驗過程語音提示，人機交互性好；
校驗結果智能分析功能：依據國家規程，校驗數據自動分析判斷；
測試報告：校驗記錄自動生成，校驗報告A4格式,可定制；
