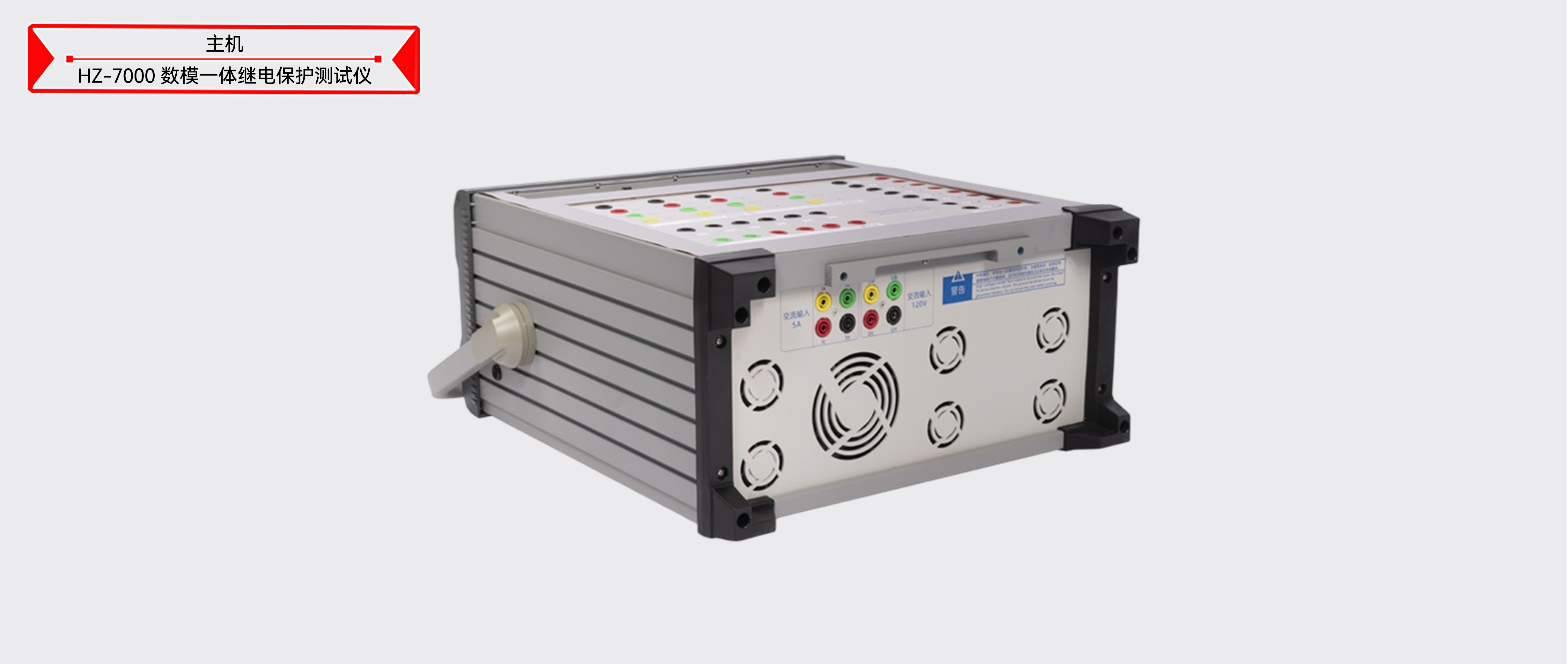

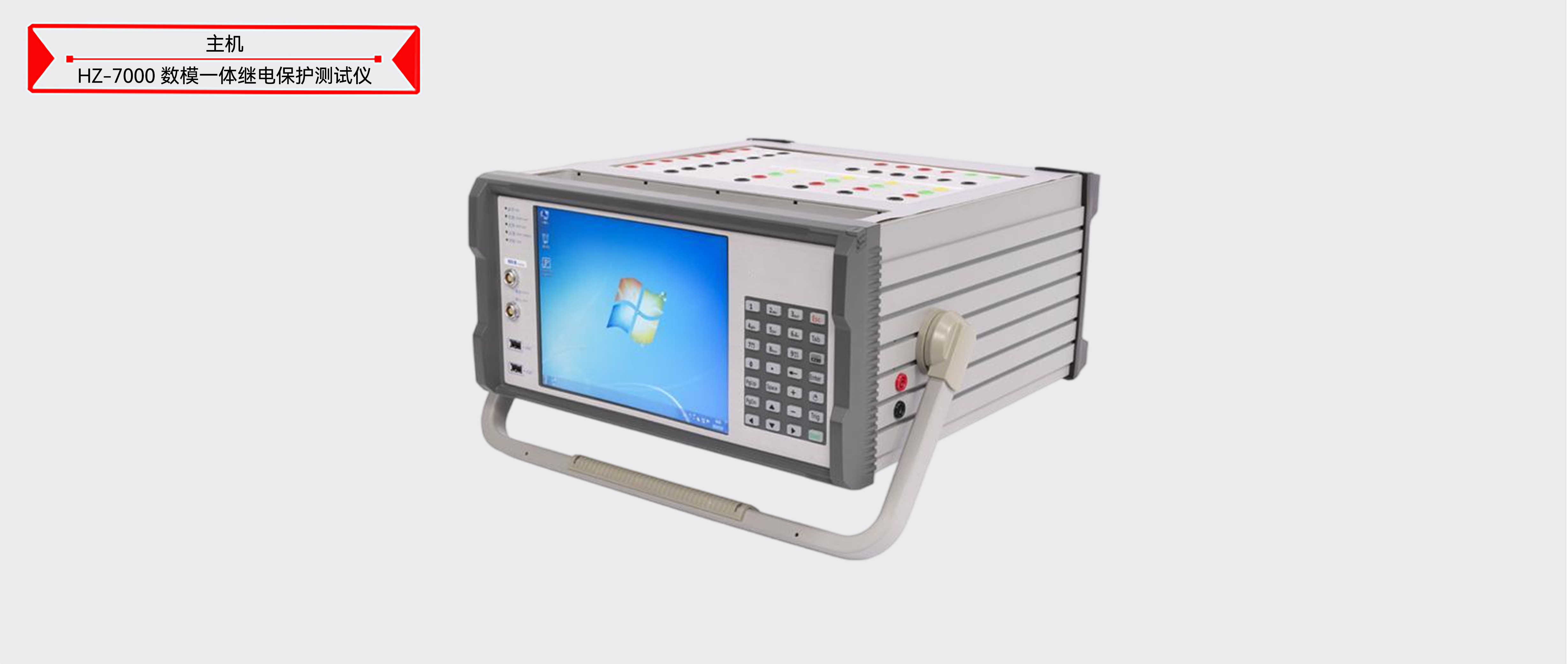

HZ-7000 數模一體繼電保護測試儀

● 12 路（6 路電壓、6路電流）可以同時輸出，任意調節，靈活組織。
● 內置工控機，Windows 系統，10.4″真彩液晶屏，光電軌跡球鼠標及小鍵盤操作。
● 智能測試模塊
支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。
● 自動測試
具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；
● 數字量/模擬量輸出
可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試，也可對模擬的保護、發變組等裝置進行測試；
● 模擬量及數字量同時輸出
支持同時進行模擬量、SV、FT3 的輸出及 GOOSE 報文的收發；
● 多種掃描模式
支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；
● 安全及報警
具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能；
● 虛端子圖形化顯示
支持虛端子圖形化顯示功能，數據流向清晰明了；
● 報文同時收發
支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光數字報文輸出。GOOSE 信號可獨立收發，也可與IEC61850-9-2 共一個光以太網接口收發；
● FT3/擴展 FT3
支持 FT3、FT3 擴展及 DL/T 282 報文輸出，并且支持2M/4M/6M/8M/10M/15M/20M 波特率 UART 編碼及5M/10M/20M 曼切斯特編碼；
● 異常測試
具有模擬報文異常功能，可模擬品質異常、發送頻率抖動、延時異常、丟包、失步、序號跳變、檢修模式、狀態虛變等測試；
● 故障回放
支持故障仿真和 COMTRADE 格式數據回放功能；
● MMS 服務
具備 MMS 定值讀寫功能，可讀寫智能 IED 設備定值等配置信息；
● 對時與授時
具備同步觸發功能，支持直接接入GPS/BD 天線進行對時，也支持 IRIG-B、PPS 及 PTP 1588 對時方式并可支持對外輸出 IRIG-B、PPS 及 PTP 1588 授時信號；
● 硬接點開入及開出
開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示；
● 報文接收及分析
具備報文接收及分析功能，可將接收到的報文用 ZHNPA 打開進行分析或導出
● 單纖模式
光口支持單纖發送、單纖接收，支持光功率測試；
● 模擬量小信號
配備模擬量小信號接口，支持 12 路模擬量小信號輸入，可測量-7V~ 7V 交流電壓；支持 12 路模擬量小信號輸出，可輸出-7V~ 7V 交流電壓；
● 觸摸操作
配備 10.4 寸高分辨率顯示屏，支持觸摸操作；
● 無線連接
提供 4G 遠程測試功能，具備 WiFi 模塊，方便用戶使用；
● 硬件齊全：
具有8個100M-FX光口和8個FT3發送、1個FT3接收，模擬12個MU進行保護試驗，滿足母差和備自投試驗要求。
● 可對符合IEC61850標準規范的各種數字化測控和保護單元進行檢定。
● 可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗。
● 12 相電流可方便進行三相差動保護測試，24相輸出可用于備自投、母差保護測試。
● 可完成各種自動化程度高的大型復雜校驗工作：能自動測試及掃描各種保護定值，進行故障回放，測試備自投、快切、系統振蕩等，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
● 一機多用集保護、合并單元、智能終端測試與一體。
