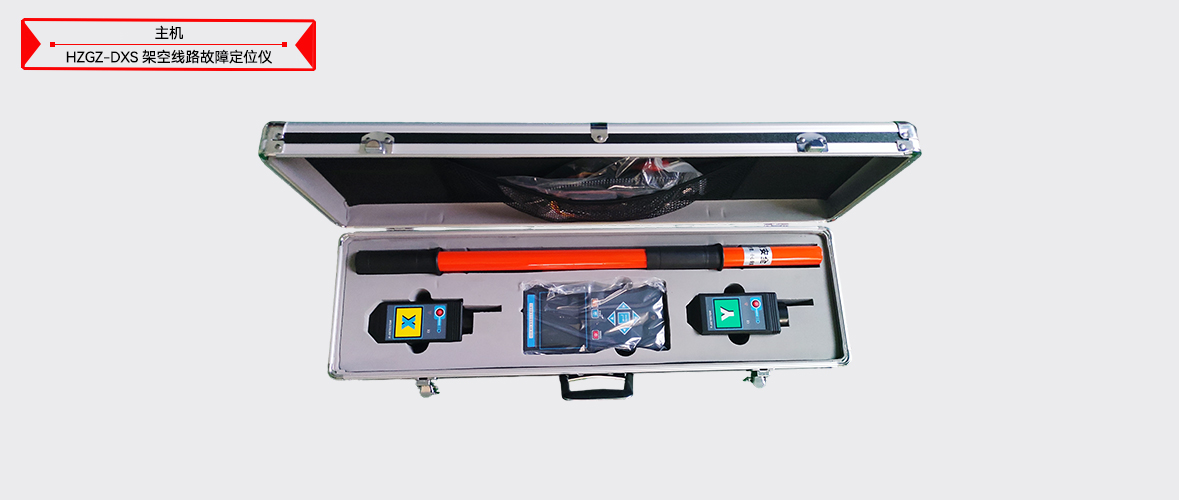

HZGZ-DXS 架空線路故障定位儀

執行標準：
產品別名：架空線路故障定位儀
產品圖集產品說明書產品視頻試驗規程檢定證書
產品特性：
HZGZ-DXS架空線路故障定位儀，適用于6-35kV架空線路故障的定位，能夠解決低阻故障,高阻故障,弧光接地故障以及相間短路故障等多種故障類型。提供了一整套完整的架空線故障定位解決方案，集成故障診斷、交流定位、直流定位、直流耐壓四種功能。創新的交流定位模式，在線路正下方檢測特征信號, 無須登桿掛接傳感器。具有操作簡單，使用方便的特點。發射機內置大容量鋰電池，方便使用和攜帶。整套設備主要由發射機、接收機、交流傳感器、直流無線傳感器、弧光接地適配器及附件組成。
產品品牌：赫茲電力
24小時服務熱線：15342214292
售前咨詢：15342214292

產品用途
技術參數
產品附件
檢測報告
資料下載
相關推薦
售后保障

特點及主要功能
1、用途：6-35kV 架空線路故障查找定位
2、集成故障診斷、交流定位、直流定位、直流耐壓四種功能。
3、故障診斷

指導合適的定位方法。
線路絕緣電阻、電容測量。

4、交流定位（線路故障停運，低過渡電阻接地）：

發射信號：大功率特種低頻交流信號主動注入。
接收信號：沿線分段查找，無須登桿掛接傳感器。
高效工作：無須登桿，極大提高測試效率，降低工作強度。

5、直流定位（線路故障停運，高/低過渡電阻接地及弧光接地）：

發射信號：大功率脈動直流信號主動注入。
接收信號：沿線分段查找，需要登桿掛接傳感器。
全能定位模式，尤其解決弧光接地定位難題。

6、直流耐壓

故障修復后的驗收測試。

7、發射機具有停止自動放電功能，確保操作安全。
8、發射機具有過流保護、超溫保護功能。
9、發射機內置大容量鋰離子電池組，攜帶方便。
10、接收機采樣全數字化高靈敏度信號處理，判據明確直觀。
11、具有數據記憶功能，掉電不丟失，定點更方便。

技術指標

發射機：

	技術指標
工作方式	故障診斷、交流注入、直流注入、直流耐壓
故障診斷	電阻測量	量程：<10MΩ；精度：±10%
故障診斷	電容測量	量程：最大10uF；精度：±20%
交流注入	輸出頻率	20Hz
	輸出方式	限功率恒流輸出
	輸出電流	200mA
	輸出電壓	>AC400V（電池滿電時）
直流注入	輸出頻率	脈動1Hz
	輸出方式	限功率恒流輸出
	輸出電流	40mA
	輸出電壓	>DC8kV（電池滿電時）
直流耐壓	輸出電流	最大20mA
直流耐壓	輸出電壓	>DC8kV（電池滿電時）
保護功能		過熱保護、過流保護，欠壓關機， 2小時無操作自動關機。
最大功率		100W
顯示方式		800×480高亮彩色液晶顯示
電源		內置480WH鋰電池組
充電器電源		輸入：AC220V 50~60Hz; 輸出：54.6V，3A
體積		450mm×240mm×270mm
重量		13kg

接收機&直流無線傳感器：

	技術指標
工作方式	交流定位、直流定位
數據記憶	三種模式全部具有數據保存記錄功能。
直流無線傳感器接收機間通信	2.4GHz，>100m。
顯示方式	接收機：800×480高亮彩色液晶顯示
電源	接收機：18650鋰電池標稱電壓3.7V，6700mAH。直流無線傳感器：可充電鋰電池3.7V，1500mAH。
充電器	輸入AC100-240V，50/60Hz；輸出5V/2A；
體積	接收機：226mm×140mm×55mm。直流無線傳感器：185mm×140 mm ×50mm
重量	接收機：0.9kg；直流無線傳感器：0.5kg；
使用條件	溫度:-10℃－40℃，濕度<80％RH，海拔<1000m
