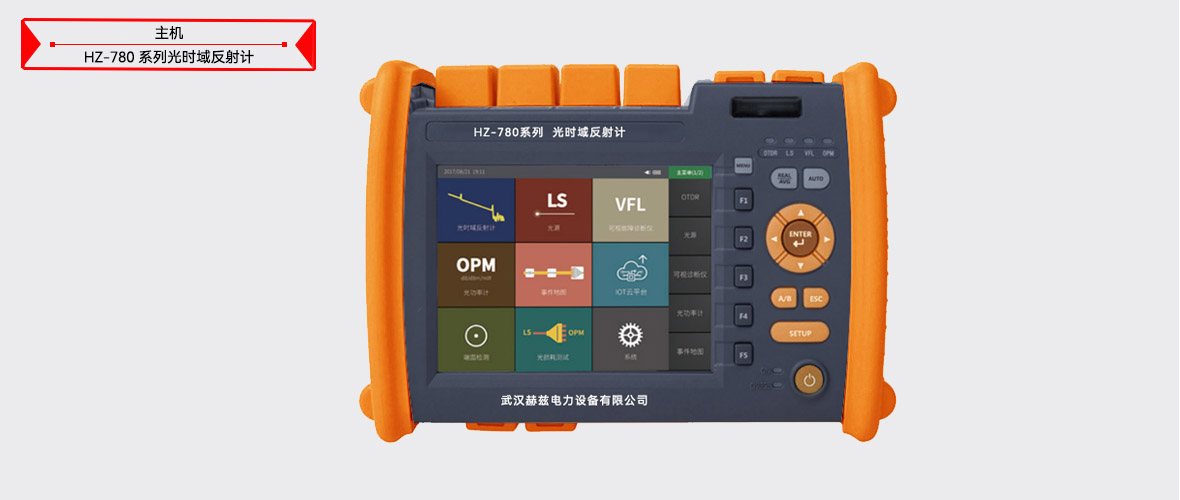

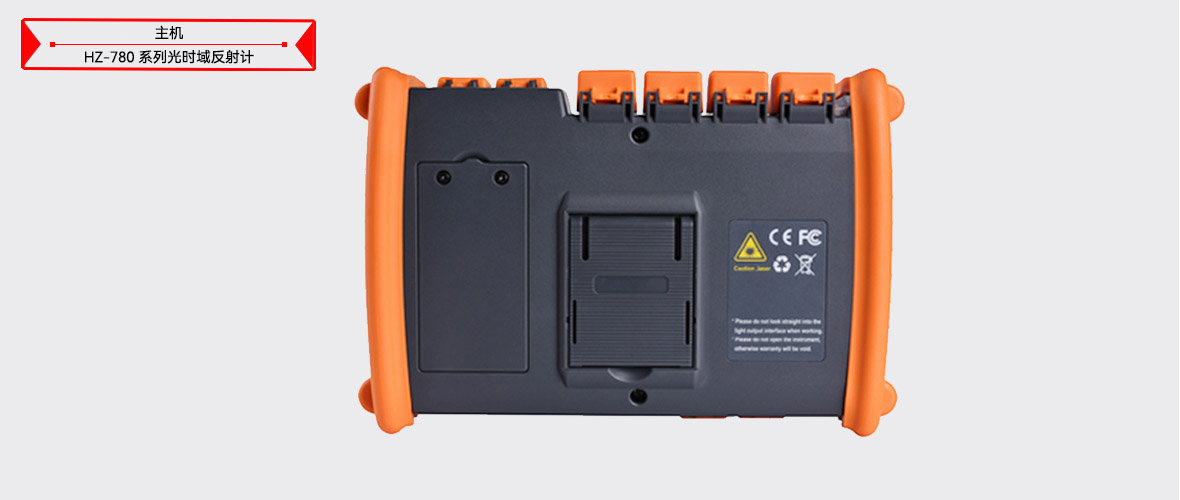

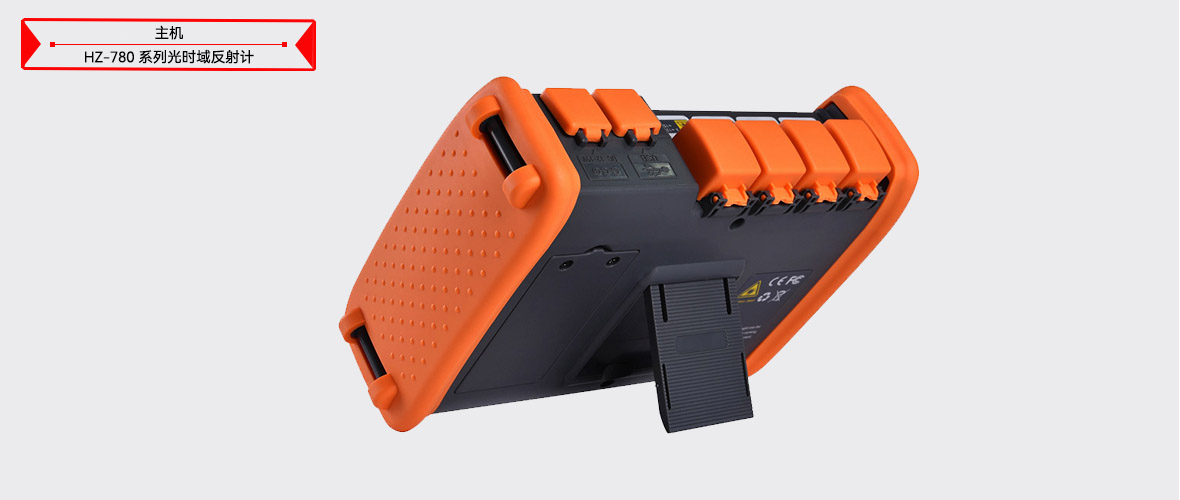

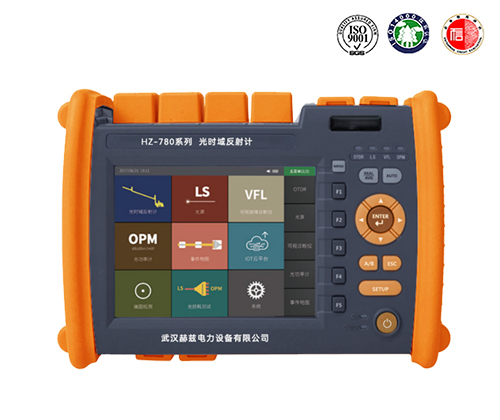

HZ-780系列光時域反射計

執行標準：
產品別名：
產品圖集產品說明書產品視頻試驗規程檢定證書
產品特性：
HZ-780系列光時域反射計是武漢赫茲電力針對光纖通信系統測試而設計的最新一代、智能化高端綜合測量儀器，采用了標準5.8寸觸摸屏、微弱信號實時分析處理等最新技術，具有卓越的測試性能。同時支持VFL、OPM、LS、端面檢測、光損耗測試、事件分析地圖、故障定位等多種測試功能，可廣泛應用于FTTH 網絡、局域光纖網、城域光纖網、PON網絡施工、部署、維護、認證及光通信教學與科研。 HZ-780系列光時域反射計外觀新穎亮麗、堅固耐用；具有業內最簡潔的操作界面，操作風格簡易直觀；經過優化的參數配置，可最大限度的簡化測試操作；一鍵式自動測試及分析，快速獲得測試結果；智能化的測試診斷功能，確保測試結果的準確性；整機采用智能化電源管理模式，大容量鋰電池使整機的工作時間長達8小時以上。
產品品牌：
24小時服務熱線：15342214292
售前咨詢：15342214292

產品用途
技術參數
產品附件
檢測報告
資料下載
相關推薦
售后保障

	HZ-780系列光時域反射儀
	S、S1、 S2、S3、 S4	T1	T2	T3	T4	F1	M1	SM1	SM2
功能	OTDR、光功率計OPM、VFL紅光可視故障定位、激光穩定光源LS、光眼IOLM事件地圖、光損耗測試、端面檢測（需另購探頭）
類型	單模	單模 PON 波長	單模 PON 波長	單模帶光在線測試	單模帶光在線測試	單模PON 帶光在線測試	多模	單多模	單多模
顯示	5.8寸彩色液晶屏+觸摸屏
波長nm	1310/1550	1310/1490/1550	1310/1490/1550	1310/ 1550/ 1625	1310/ 1550/ 1625	1310/1490/1550/ 1625	850/1300	850/1300/1310/1550	850/1300/1310/1550
動態范圍dB①	32/30 35/33 38/36 42/40 45/43	32/30/30	37/35/35	32/30/30	37/35/35	37/35/35/35	26/30	26/30/ 35/33	26/30/ 37/35
事件盲區②	0.8m	0.8m	0.8m	0.8m	0.8m	0.8m	0.8m	0.8m	0.8m
衰減盲區	2m	2m	2m	2m	2m	2m	2m	2m	2m
測試范圍	500m /1km /2km /4km /8km /16km /32km /64km /128km /256km
測試脈寬	5ns / 10ns/ 50ns/ 160ns/ 320ns/ 500ns/ 1000ns/ 5000ns/ 10000ns/ 20000ns
測距精度	±（0.75m+取樣間隔+0.005％×測試距離）
采樣率	2560000點
損耗精度	±0.05dB/dB
反射精度	±3dB
文件格式	SOR通用OTDR標準文件，可過光纜醫生軟件
損耗測量模式	4點法/5點法
數據存儲	≤3000條

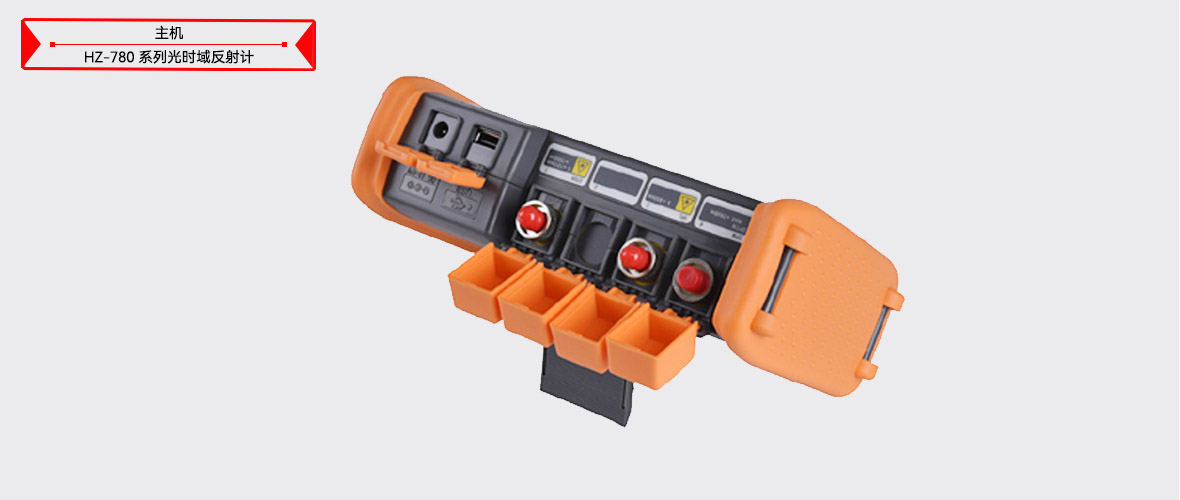

光口類型	FC / PC (可互換SC、ST)
數據接口	USB、mini-USB、10M/100M以太網口
VFL輸出	功率：≥5mW；波長：650nm；光接口：FC/UPC（可互換SC/ST）
光源輸出	輸出功率：≥-5dBm;波長：與OTDR輸出波長一致；光接口：FC/UPC（可互換SC/ST）
光功率計	動態范圍：+26dBm～-50dBm （可選：+10dBm～-70dBm）波長：850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm 光口：萬能接頭兼容：FC/SC/ST
供電方式	AC/DC 適配器：輸入：100V～240V，50/60Hz，0.6A ，輸出：12V~19V，1.5A 鋰離子電池：7.4V，5200mAh，鋰離子
工作溫度	-10℃～50℃
存儲溫度	-40℃～70℃
存儲溫度	0～95％無結露
主機重量	≤1.2kg
體積	230mm×160mm×70mm

主要配置

序號	名稱	數量	單位
1	光時域反射計主機	1	臺
2	AC/DC電源適配器	1	個
3	皮質把手	1	個
4	U盤（內含模擬分析軟件）	1	個
5	觸摸筆	1	個
6	數據線	1	根
7	OTDR FC（主機上）和SC轉接口	1	個
8	光功率計FC（主機上）和SC轉接口	1	個
9	用戶手冊	1	份
10	檢測報告	1	份
11	合格證、保修卡	1	份
12	清潔棉簽	1	包
13	儀器專用背包（含背帶）	1	個
