怎樣用聲磁信號同步接收法進行電纜故障定點？--【赫茲電力】

      在應用聲測法進行信號定點試驗時，有時由于環境噪聲干擾、路面結構特殊、故障點放電微弱等原因，可能造成現場很難辯認真正的故障點放電聲，采用聲磁同步接收法可以提高進行故障定點時的抗干擾能力。

在向電纜施加沖擊直流高壓使電纜故障點放電時，會在電纜金屬護套與大地形成的回路中感應出環流，并在電纜周圍產生脈沖磁場。由于這個磁場比一般環境中的雜散磁場強得多，可以用感應接收儀器進行可靠的檢測。如果在聲測定點時接收到脈沖磁場信號即可以確認放電聲音是電纜故障點發出的。

另外，磁場信號的傳輸速度遠比聲音快得多，根據儀器檢測到聲、磁信號到達先后的時間差，可以輔助判斷電纜故障點的位置，即聲磁信號到達儀器時間差最小的點即為故障點。在某些特殊場合如故障點為電纜接頭時，故障點放電電流產生的磁場會有明顯的異常變化，可以幫助故障點位置的判斷。

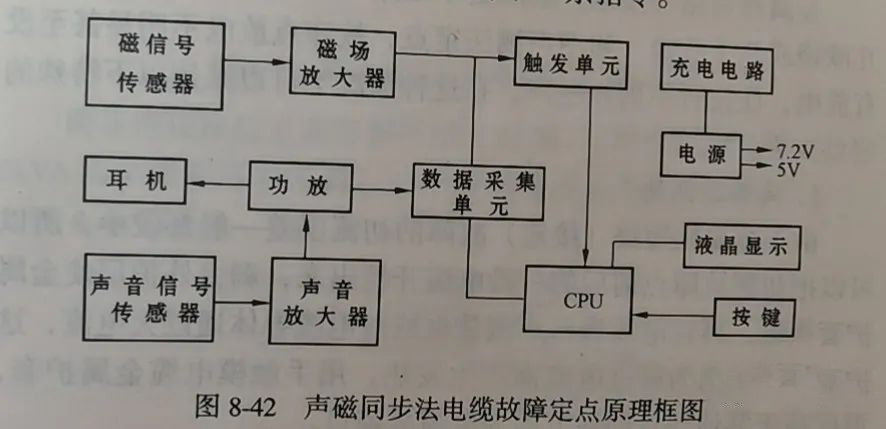

它的工作過程為開機復位后CPU開始執行軟件程序，進入自檢與初始化程序，自檢完畢后，檢查有無鍵操作，如有，則執行按鍵規定的功能，否則執行下一條指令。

裝置隨時檢測是否已換了探頭，并根據探頭類型設置相應的工作方式。

二、聲磁同步接收定點法的工作過程
1、檢查有無電纜故障點放電電流產生的磁場信號，如果有，觸發單元輸出一高電平信號給CPU單元啟動數據采集，記錄磁場與聲音振動信號，否則，返回檢查有無鍵操作。

2、信號處理，判斷采集到的磁場信號的初始極性，用來識別電纜路徑。記錄磁場信號與聲音信號的延時，給出測量點和故障點的相對距離信息。當最新一次數據不是儀器刷新后的第一次時，CPU將把該次測量的數據與以前記錄的數據進行累加比較處理，以排除干擾影響，保證計算結果的正確。

3、把放電次數、信號強度與數據處理結果送到液晶顯示屏顯示。

充電電路將外配充電器輸人的12V恒定電壓轉換成約800mA的穩壓電源，供機內可充電池組充電；由6節可充電電池組成的電池組，其額定電壓為7.2V，可以直接給儀器模擬部分如放大器電路、功放電路的供電。另外，由電池組7.2V電壓經變換后獲得的5V恒壓電源，給儀器的數字電路供電。
