　　赫茲電力導讀：變頻串聯諧振成套裝置的組件都有哪些作用？變頻串聯諧振技術被應用的日益廣泛，整個變頻串聯諧振技術系統有許多部件構成，下面就來講解這些組成部件分別都有哪些功能和作用：
　　變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備是變電站中最常見的一次電氣設備。根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻電源控制箱(控制臺)、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流出來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。 　　變頻串聯諧振試驗裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；

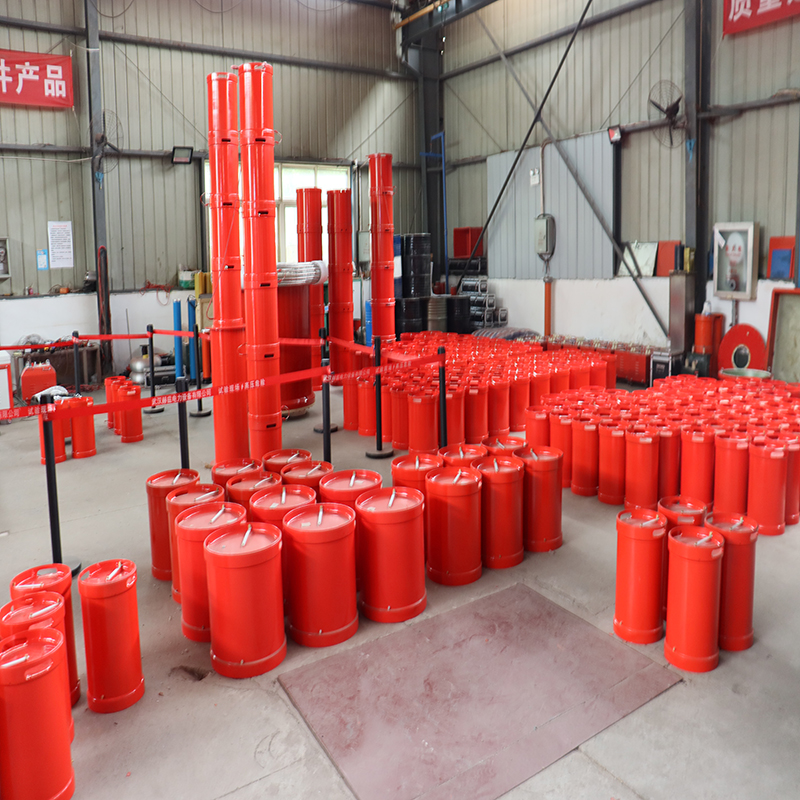

　　赫茲電力變頻串聯諧振成套裝置的組件都有哪些作用
　　變頻串聯諧振系統的組成部件共有四種，分別是變頻電源、勵磁變壓器、電容分壓器以及高壓電抗器四種構件。
　　一、變頻電源
　　工業用電和生活用電的電壓分別為220V和380V，頻率為50hz，變頻串聯諧振的電源將這兩種電流的電流調整為電壓和電流可以連續調整的電流，并且具有除此之外的的四種功能于一體，可以同時進行操作、保護、控制和監測等四項功能。
　　二、勵磁變壓器
　　具有和變壓器相同的的功能，作用就是在諧振電路中升高變頻電源輸出的電壓，也可以根據實驗進程設置電壓的改變量。另外還可以將高壓和低壓隔離開，可以使試驗和生產有序不紊的進行。
　　三、高壓電抗器
　　對變頻串聯諧振系統的電壓波形起到改善作用，可以將整個系統的功率因數大幅提升。同時也是與容性試品共同發生諧振作用的重要構件。
　　四、分壓器
　　這個部件在整個變頻串聯諧振系統中同樣具有非常重要的作用，主要功能就是測量調節器上的高壓最高值和低壓，正是由于分壓器的存在可以使試驗和生產過程變得安全透明。
　　變頻串聯諧振系統能夠完成實驗或生產工作離不開這幾個組成部分的完美結合，每一個器械的功能作用都是必不可少的。所以不管是變頻電源還是勵磁變壓器等都是變頻串聯諧振的核心部件，也只有這四個組成部分同時，這個系統才能順利的進行試驗和生產工作。
